A pillérvilágítás a kültéri világítási rendszerek egyik leglátványosabb és leggyakrabban rosszul alkalmazott eleme. A jól megtervezett oszlopsor csendesen vezeti a gyalogosokat, feltárja a magassági változásokat, meghatározza a sétány szélét, és egységes építészeti ritmust alakít ki. A rosszul megválasztott oszlopok kényelmetlen tükröződést, egyenetlen fényforrásokat, idő előtti korróziót és ismétlődő karbantartási problémákat okoznak.
A tájépítészek, várostervezők és vendéglátó-tervezők számára a helyes kérdés nem egyszerűen az, hogy "Hány lumen fényerőt ad ez a pillér?" A hasznosabb kérdések a következők: Hová tűnik a fény? A gyalogosok láthatják a LED-forrást? A ház túléli a valós hatásokat? Alkalmas-e a felület öntözésre, part menti levegőre és útsóra? A 15 éves gyártási tapasztalattal rendelkező Synno Lightingnél 5-18 W-os, 300-1000 mm-es magasságú, 45°-tól 330°-ig terjedő sugárzási szöggel és vezérlési lehetőségekkel rendelkezik, beleértve a DALI-t, 0/1-10 V-ot és Triac-ot – mindez alumínium testekre épül, 50 000-es élettartammal.
A lámpaoszlop egyszerre lámpatest és építészeti határelem. Napközben a magassága, átmérője, felülete, távolsága és elrendezése befolyásolja, hogy a gyalogos hogyan érzékeli a tájat. Egy oszlopsor megerősítheti a szálloda bejáratának tengelyét, elválaszthatja a sétányt a beültetett területektől, vagy azonosíthatja a tér szélét. Éjszaka ugyanazoknak az oszlopoknak kell elegendő megvilágítást biztosítaniuk ahhoz, hogy a gyalogosok felismerjék az útburkolati változásokat, lépcsőket, járdaszegélyeket, akadályokat és más embereket.
A legtöbb építészeti oszlop körülbelül 600–1000 mm magas – a legtöbb felnőtt álló szemmagassága alatt van, de a fényforrás közvetlenül látható marad a közeledő gyalogosok, gyerekek, kerekesszékesek és ülő vendégek számára. A tervezési kihívás az, hogy hasznos fényt helyezzenek el a járófelületen, miközben a nagy fényerőt távol tartsák a normál nézési irányoktól. Ehhez három összehangolt döntésre van szükség: a helyes optikai eloszlás kiválasztására, a fényerő szabályozására a hasznos sugár felett, és a pollárok elhelyezésére az ellenőrzött fotometriai adatok szerint.
A tükröződést nem csak a teljesítmény határozza meg. Befolyásolja a forrás fénysűrűsége, a látszólagos forrás mérete, a háttér fényereje, a látószög, a távolság és az expozíciós idő. A megfelelően kialakított reflektor mögé rejtett 7 W-os LED kényelmesnek tűnhet, míg a kisebb teljesítményű exponált LED fájdalmasan fényesnek tűnhet (1. ábra). Ez az oka annak, hogy az átlátszó diffúzorral vagy látható lámpákkal ellátott dekoratív oszlopok gyakran gyengén teljesítenek a prémium vendéglátóipari alkalmazásokban – tetszetős, izzó tárgyat állítanak elő, de fényük nagy része vízszintesen vagy felfelé sugárzik, ahelyett, hogy elérné az utat.

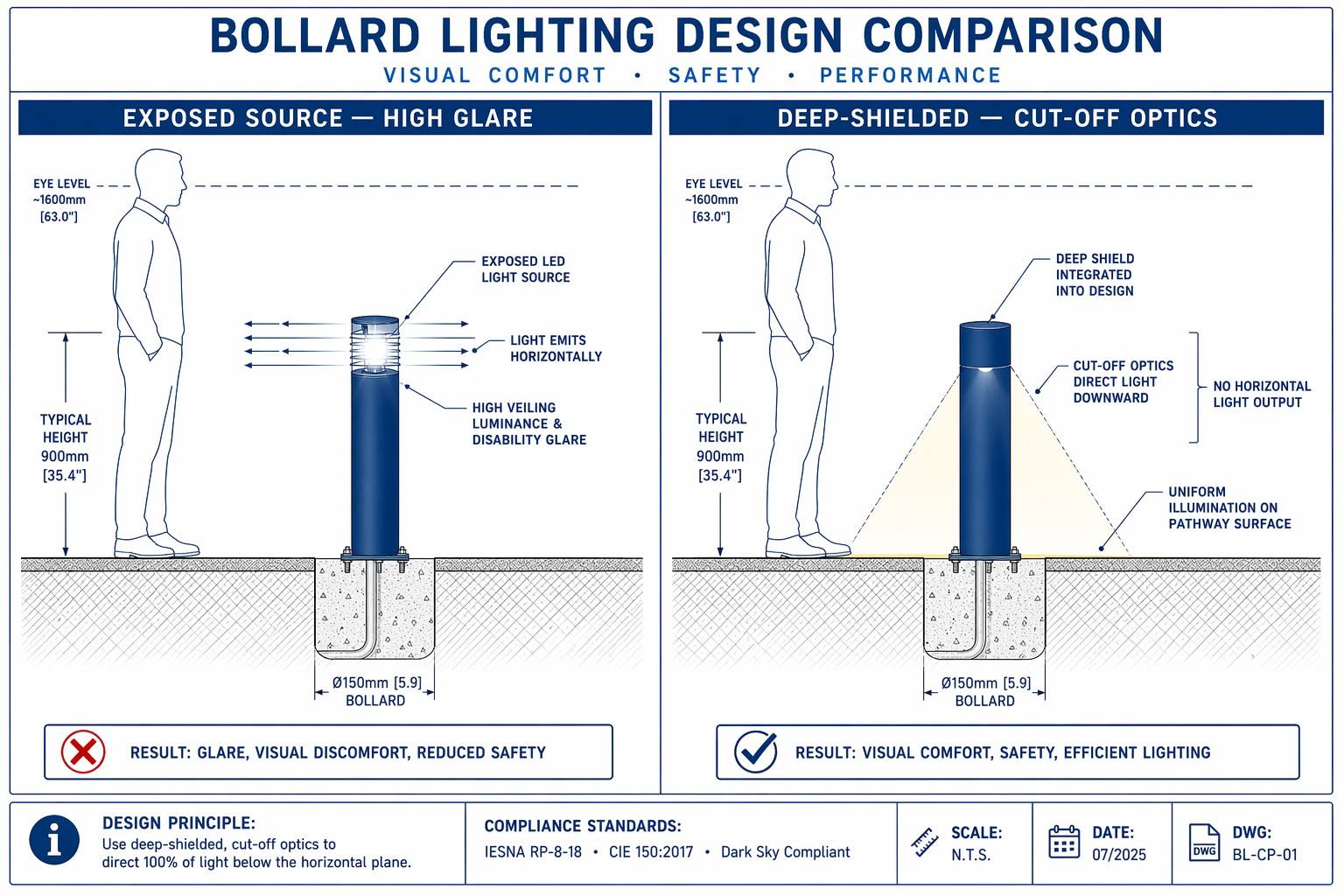

1. ábra: Exponált LED-forrás vs. mélyen árnyékolt, levágott optikai kamra. Az oszlopnak az utat kell megvilágítania, nem a gyalogos szemét.
Egy erős vágási szögű oszlop a hasznos fényintenzitást a legalacsonyabb (egyenesen lefelé, 0°) és körülbelül 60°–70° közé koncentrálja, minimálisra csökkentve az intenzitást, amikor a sugár közeledik a vízszinteshez. Ahol a sötét égboltra vonatkozó követelmények érvényesek, az objektív nem tartalmazhat mérhető közvetlen 90° feletti emelkedést. A nulla felfelé világítás azonban nem jelenti automatikusan a vakítást is – a pillér nem bocsát ki fényt a vízszintes felett, és akkor is kényelmetlenül érezheti magát, ha egy fényes LED vagy reflektor 75–85°-ban látható.
Az aszimmetrikus optikai rendszer formázott reflektort vagy lencsét használ, hogy több fényt vetítsen előre és kevesebbet az oszlop mögé (2. ábra). Egy két méter széles sétányon az előre vető optika a csúcsintenzitást az út közepéhez közel helyezheti el, nem pedig közvetlenül az oszlop alapja körül – csökkentve ezzel az egyszerű radiális optikák "világos foltok és sötét rés" mintázatát, miközben javítja a térköz hatékonyságát.

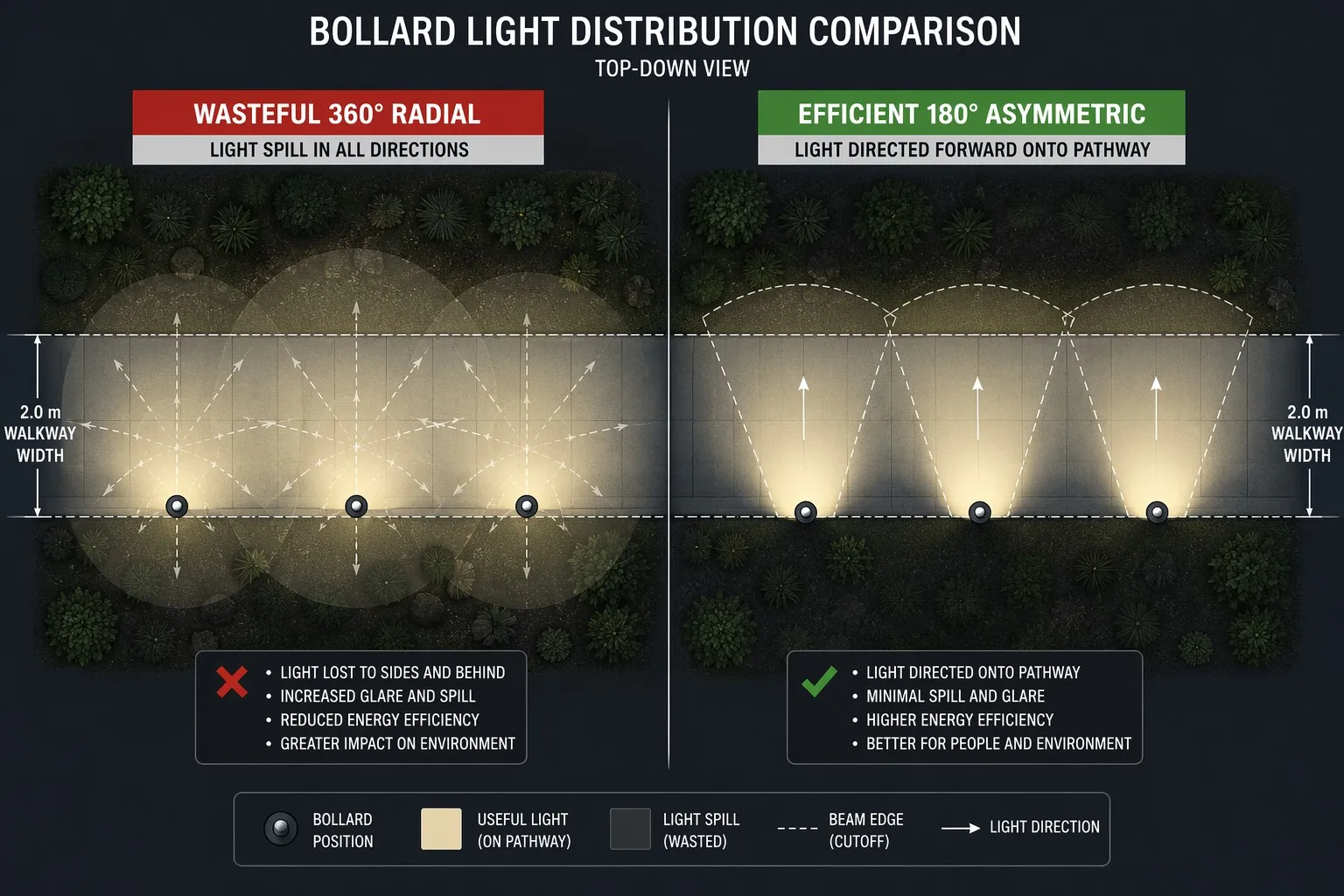

2. ábra: Radiális 360°-os minta pazarolja a fényt az ültetési területekre; az aszimmetrikus 180°-os előre-dobás a pályára koncentrálja.
A belső árnyékolás ugyanolyan fontos, mint az elsődleges lencse. A függőleges lamellák korlátozzák a forrás oldalirányú láthatóságát. A vízszintes pengék éles felső levágást hoznak létre. A mélyen elhelyezett LED-modulok az optikai kamra fizikai mélységét használják fel, hogy megakadályozzák a közvetlen megtekintést kis szögekből. A mattfekete belső felületek elnyelik a szórt fényt, míg a precízen kialakított reflektorok a hasznos fényáramot az út felé irányítják. Kérjen IES vagy LDT fotometriai fájlt a LED, a reflektor, az árnyékolás, a diffúzor és a zsaluk pontos kombinációjához.
A kültéri oszlopok ki vannak téve kerékpároknak, csomagtartó kocsiknak, focilabdáknak, gördeszkáknak, takarítóeszközöknek, vandalizmusnak és tájkarbantartó gépeknek. Az ütésállóságot rendszerként kell értékelni, nem pedig dekoratív házelemként.
Ellenőrzött szállodai kertek, lakóépületek, saját udvarok, alacsony kockázatú tájterületek.
Iskolák, közlekedési környezetek, nyilvános terek, városi parkok – nagyobb vandalizmusveszélyes helyek.
Az IK10 nem a jármű ütközésének minősítése. A lassan mozgó karbantartó jármű sokkal több energiát tud kifejteni, mint a burkolattal végzett ütközési teszt. Ahol hiteles a járművek érintkezése, használjon külön védősorompót vagy szerkezetileg tervezett közlekedési oszlopot.
Az alapcsatlakozás általában a leggyengébb része egy oszlopos felszerelésnek. A professzionális szerelésnek tartalmaznia kell: megfelelő vastagságú merev alaplemezt, három- vagy négypontos rozsdamentes acél rögzítést, az instabil termőtalaj alá nyúló, sík betonalapot, a horgonyokat nem zavaró kábelbevezetést és az alap körüli vízelvezetést. A négypontos rögzítés javítja az ellenállást a több irányból történő felborulással szemben. A horgonycsavarokat sablonnal kell elhelyezni, mielőtt a beton kikeményedik – a túlméretezett, terepfúrt lyukak és a rögtönzött alátétek nem helyettesítik az összehangolt alapozást.
A bollárok a táji csobbanó zónában működnek. Az öntözővíz, a műtrágya, a talajkemikáliák, az esővisszaverődés, az útsó és a tisztítószerek felhalmozódnak az aljzatuk közelében – így a szerelvény alsó 150 mm-e korrozívabb, mint az épületre magasabban telepített alkatrészek.
Alumínium oszlopok esetén a bevonási folyamatot teljes rendszerként kell meghatározni: zsírtalanítás és felülettisztítás, kémiai előkezelés vagy konverziós bevonat, ellenőrzött öblítés és szárítás, külső minőségű poliészterpor felhordása, megfelelő kötési idő és hőmérséklet, valamint a filmvastagság, a tapadás és a folytonossági hiányok ellenőrzése. A körülbelül 60–80 μm névleges száraz rétegvastagság ésszerű projektspecifikáció. Az ISO 9227 és az ASTM B117 szabályozott sópermetes vizsgálati eljárásokat határoz meg a minőség-ellenőrzés összehasonlításához.
A tengeri minőségű 316L alkalmas parti sétányokra, tengerparti üdülőhelyekre, uszodák környezetére és kloridpermetnek kitett környezetekre. A különböző fémeket el kell különíteni – az alumínium testben lévő rozsdamentes acél kötőelemek galvanikus korróziót okozhatnak, ha nedvesség biztosítja az elektrolitot. Használjon nylon alátéteket, szigetelő hüvelyeket és kompatibilis tömítőanyagokat a galvanikus út megszakításához.
Minden elvezetésre tervezett rekesznek a legalacsonyabb pontján szabad kijárati útvonalat kell tartalmaznia. A síró lyukakat ne takarja el fugával, talajjal, talajtakaróval, tömítőanyaggal vagy a szerelőpárnával. Egy jó oszlopnak lehet egy víztelenített külső oszlopa, amely körülvesz egy külön lezárt meghajtót és optikai kamrát.
A szerelési magasság három-ötszörösének előzetes távolsága gyakran hasznos a koncepciótervezés során. Például a 800–900 mm-es oszlopok körülbelül 2,7–4,5 méterrel kezdődnek a középpontban. A végső távolságot a pontos fotometriai fájl, az útszélesség, a rögzítőelem visszaesése, a felületi reflexió, az orientáció, a szerelt fénytényező és a szükséges egyenletesség alapján kell meghatározni. A széles szimmetrikus optika nagyobb távolságot tesz lehetővé, de a fényt az útvonalon kívülre pazarolja; a szabályozott aszimmetrikus optika hosszabb előredobást produkál.

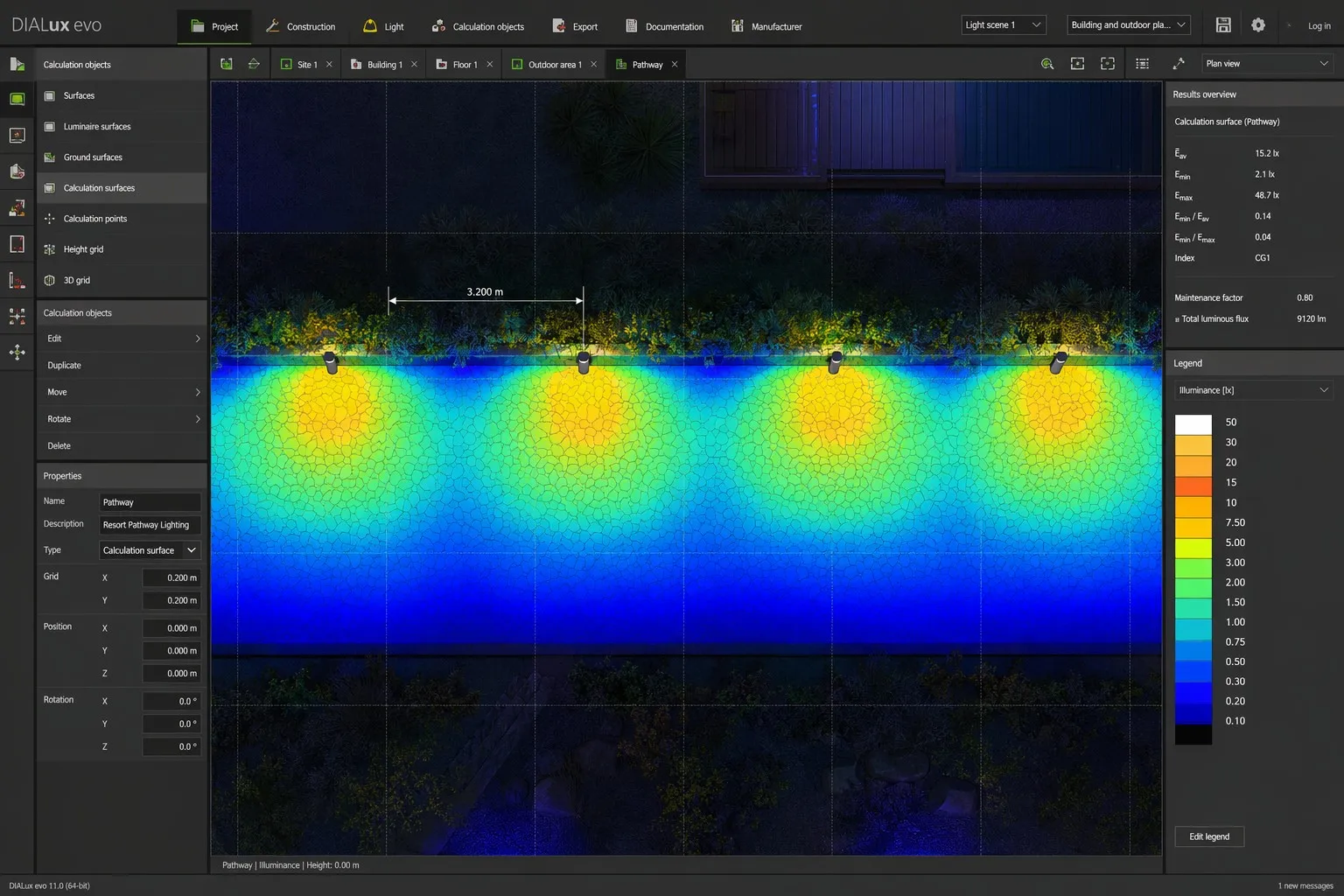

3. ábra: A DIALux útvonal számítása – az aszimmetrikus oszlopok 3,2 m-es távolságban sima, átfedő világos medencéket hoznak létre sötét rések nélkül.
A következő értékek gyakorlati koncepció-szakasz tartományok:
| Alkalmazás | Fenntartott vízszintes megvilágítás |
|---|---|
| Csendes lakóövezet vagy kerti út | 5-10 lux |
| Szállodai, kiskereskedelmi vagy kereskedelmi sétány | 15-25 lux |
| Forgalmas nyilvános tér vagy közlekedési szomszédos útvonal | 30-50 lux |
Tekintsünk egy két méter széles üdülőhelyi sétányt, az egyik oldalon oszlopokkal: szerelési magasság 800 mm, kezdeti távolság 3,2 méter, árnyékolt 180°-os előre-dobáseloszlás, 2700K vagy 3000K CCT, matt fekete felület, csillagászati ütemezés és késő esti fényerősség. A tervezőnek több elforgatást és visszaesést is meg kell vizsgálnia – egy 150 mm-es oszlop elmozdítása vagy egy aszimmetrikus optika néhány fokkal történő elforgatása lényegesen megváltoztathatja az egyenletességet a távoli élnél.
A 24 VDC rendszer csökkentheti az áramütés kockázatát a hozzáférhető nyilvános helyeken, különösen, ha megfelelően listázott vagy tanúsítvánnyal rendelkező elkülönített SELV/Class 2 tápegységgel használják. Az alacsony feszültség azonban növeli a feszültségeséssel szembeni érzékenységet.
Több mint 100 méteres útvonalak esetén fontolja meg az útvonal felosztását rövidebb elektromos zónákra, a tápegységek terhelésekhez közelebb történő elhelyezését, mindkét végről táplálást, ahol megengedett, a vezeték méretének növelését vagy magasabb elosztófeszültség használatát, ahol a kód és a berendezés lehetővé teszi. A címezhető vezérlés érdekében a DALI-kompatibilis meghajtók lehetővé teszik a csoportosítást, ütemezést, tompítást, figyelést és a jelenetek visszahívását. Egy DALI alhálózat legfeljebb 64 vezérlőegységet képes megcímezni. A Synno oszlopok támogatják a DALI, 0/1-10V, Triac és ON-OFF vezérlési opciókat az egész platformon.
A Synno Lighting 2026-os kültéri katalógusa körülbelül 300 és 1000 mm közötti magasságú alumíniumtestű és oszlopos lámpatesteket tartalmaz. A platform opciói a következők:
5–18 W-os konfigurációk hét modellcsaládban
45°, 120°, 180°, 330° és 60°×135° eloszlás
SMD modellek: CRI 80 szabvány
COB modellek (SL-FL-L53, L102, L102S): akár CRI 90
AC220-265V / AC/DC 12-24V
DALI / 0-10V / Triac / BE-KI
Matt fekete, fehér, szürke, barna, egyedi RAL#
IP65/IP66, 50 000 órás élettartam, 3 év garancia
A reprezentatív modellek közé tartozik az 1000 mm-es SL-FL-B003 60°×135° elosztással; 600 mm-es SL-FL-L90 és SL-FL-L180R platformok; kompakt SL-FL-L265 , SL-FL-L50 és SL-FL-L53 opciók; és a jól konfigurálható SL-FL-L102/SL-FL-L102S családok többféle magassággal. Az IP, IK és bevonat specifikációit meg kell erősíteni a pontosan kiválasztott modellhez és projektváltozathoz.
A lámpaoszlop jóváhagyása előtt meg kell felelnie:
✓ Modell-specifikus IES vagy LDT fotometriai fájl ✓ Ellenőrzött sugárelosztás és forrás-árnyékolás részletek ✓ Lámpatest teljesítmény, teljesítmény, CCT, CRI és színtűrés ✓ IP és IK vizsgálati jegyzőkönyvek a pontos konstrukcióhoz ✓ Ház ötvözet, falvastagság és alaplemez követelmények ✓ alaplemez-sablon rajz előkezelés és filmvastagság specifikáció ✓ Sóspray-vizsgálati módszer és elfogadási kritériumok ✓ Meghajtó típusa, túlfeszültség-védelem, fényerő-szabályozási protokoll és feszültségtartomány ✓ DIALux vagy azzal egyenértékű számítás ✓ Karbantartási-hozzáférési eljárás ✓ Projektspecifikus jótállási feltételek
A professzionális oszlopvilágítás optikai vezérléssel kezdődik, nem dekoratív megjelenéssel. A legjobb rendszer fényt helyez az útvonalra, elrejti a LED-et a normál betekintési szögek elől, ellenáll a valósághű mechanikai hatásoknak, kezeli a talajszinten a korróziót, és elektromosan stabil marad a teljes telepítés során. A távolságszabályok és a teljesítmény-ütemezések támogathatják a korai tervezést, de nem helyettesíthetik a modellspecifikus fotometriát és az összehangolt helyszíni számítást. A sikeres kialakítás egyesíti a levágási optikát, az aszimmetrikus eloszlást, a megfelelő IK ellenállást, a megbízható alaprögzítést, a külső minőségű felületkezelést, a feszültségesés-technológiát és az intelligens vezérlőket.
Projekttámogatás – 15+ éves gyártási szakértelem
Lépjen kapcsolatba a Synno Lighting vállalattal a professzionális DIALux elrendezés szimulációért, a modell-specifikus optikai kiválasztáshoz és az OEM/ODM oszlopvilágítás fejlesztéséhez.
Felelősség kizárása: A specifikációkat meg kell erősíteni a pontos modellhez és a projekt verzióhoz. Az IP-, IK- és bevonatvizsgálati jelentéseknek modellspecifikusnak kell lenniük. A garanciális feltételek projektfüggőek.
