Ugyanabból a gyárból két egyforma LED beépített lámpa érkezik. Ugyanazt a házat, LED-et, meghajtót, tömítéseket, tömszelencét és optikai szerelvényt használnak. Az elsőt egy burkolt kereskedelmi térbe telepítik. Hat hónappal később nedvesség jelenik meg a lencse mögött, és a lámpatest meghibásodik. A második a szálloda bejáratánál található. Öt év elteltével még mindig normálisan működik.
A különbség nem biztos, hogy a lámpatestben van. Lehet, hogy minden körülveszi. A meghibásodott helyen betont öntöttek közvetlenül a szerelvénytestre. Az ásatás egy elszigetelt vízzseb lett. A sikeres helyen a kivitelező egy megfelelő méretű előszerelési hüvelyt szerelt fel, az adalékágyat csatlakoztatta a helyszíni vízelvezető rendszerhez, nedves helyű vezetékezési alkatrészeket használt, és a térburkolat lezárása előtt dokumentálta a teljes szerelést.
Ez a professzionális beltéri világítás központi leckéje: lehet, hogy a lámpatest ellenőrzött gyárban készül, de szervizkörnyezete az építkezésen készül. Vállalkozók, tájépítészek és projektmenedzserek számára négy szerelési döntés határozza meg nagymértékben a hosszú távú megbízhatóságot: a telepítés előtti hüvely, a vízelvezető út, a kábel vízszigetelési stratégiája és a végső üzembe helyezés. A Synno Lighting 15 éves gyártási tapasztalatával az SL-GR1D sorozatot (1. ábra) szálcsiszolt rozsdamentes acél előlappal, edzett üveglencsével, tripla COB optikai szerelvénnyel és IP68-as tömörítő tömszelencével tervezték – de még a legjobban megtervezett lámpatest is a jól megtervezett helyszíntől függ.
Az útmutatóban szereplő összes méret gyakorlati kiindulópont – nem univerzális utasítás. A végső beépítésnek követnie kell a jóváhagyott lámpatest rajzot, a szerkezeti követelményeket, a helyszíni geotechnikai feltételeket, a vízelvezető tervezést, az elektromos előírásokat és a helyi hatóságok előírásait.
A beltéri lámpatest az építészeti világítás egyik legigényesebb környezetben működik. A fali lámpákkal ellentétben a burkolatát talaj, sóder, beton, járólap vagy aszfalt veszi körül. Az esővíz a gravitáció hatására közeledik. Az öntözőrendszerek többször megnedvesítik a környező talajt. A járművek, a karbantartó berendezések, a gyalogosok, a fagyás-olvadás ciklusok és a hőtágulás mechanikai igénybevételt okoz.
A létesítménynek kezelnie kell: felszíni vizet, talajvizet, páralecsapódást, kapilláris víz behatolását, kábelkötés meghibásodását, betonmozgást, differenciálülepedést, járműterhelést, üveghőmérsékletet, nem megfelelő szintezést, nem elérhető csatlakozódobozokat. Az IP minősítés nem vízelvezetési stratégia . A projektcsapatnak három felelősséget kell elkülönítenie: a gyártó az alkalmazásnak megfelelő lámpatestet szállít; a tervező elkészíti a hüvelyt, a töltést, a vízelvezetést, a vezetékeket és a vezérlés részleteit; a vállalkozó pontosan összeállítja ezeket a részleteket, és rögzíti az eltéréseket. Amikor az egyik fél egy másik által kezelt vízelvezetést feltételez, a visszahívások elkezdődnek.
Állandó kereskedelmi burkolatok esetén általában előnyösebb a beszerelés előtti hüvely, mint a kész lámpatest közvetlenül a betonba ágyazása. A hüvely kialakítja a nyílást a burkolás előtt, megvédi a lámpatestet az építési sérülésektől, elválasztja a lámpatest testét a beton mozgásától, szabályozott hézagot hoz létre a ház körül, megismételhető kész kiemelkedést biztosít, fenntartja a hozzáférést a kábelbemenethez, és lehetővé teszi a lámpatest jövőbeli eltávolítását és cseréjét. Persely nélkül a betonszerelő a tényleges lámpatestet használhatja zsaluzatként – így a kész házat, lencsét, kábelt és tömítéseket cementpasztának, ütésnek, vibrációnak és építési forgalomnak teszi ki.
A várhatóan évekig tartó lámpatestet nem szabad úgy beépíteni, hogy a rutincsere bontási projektté váljon.

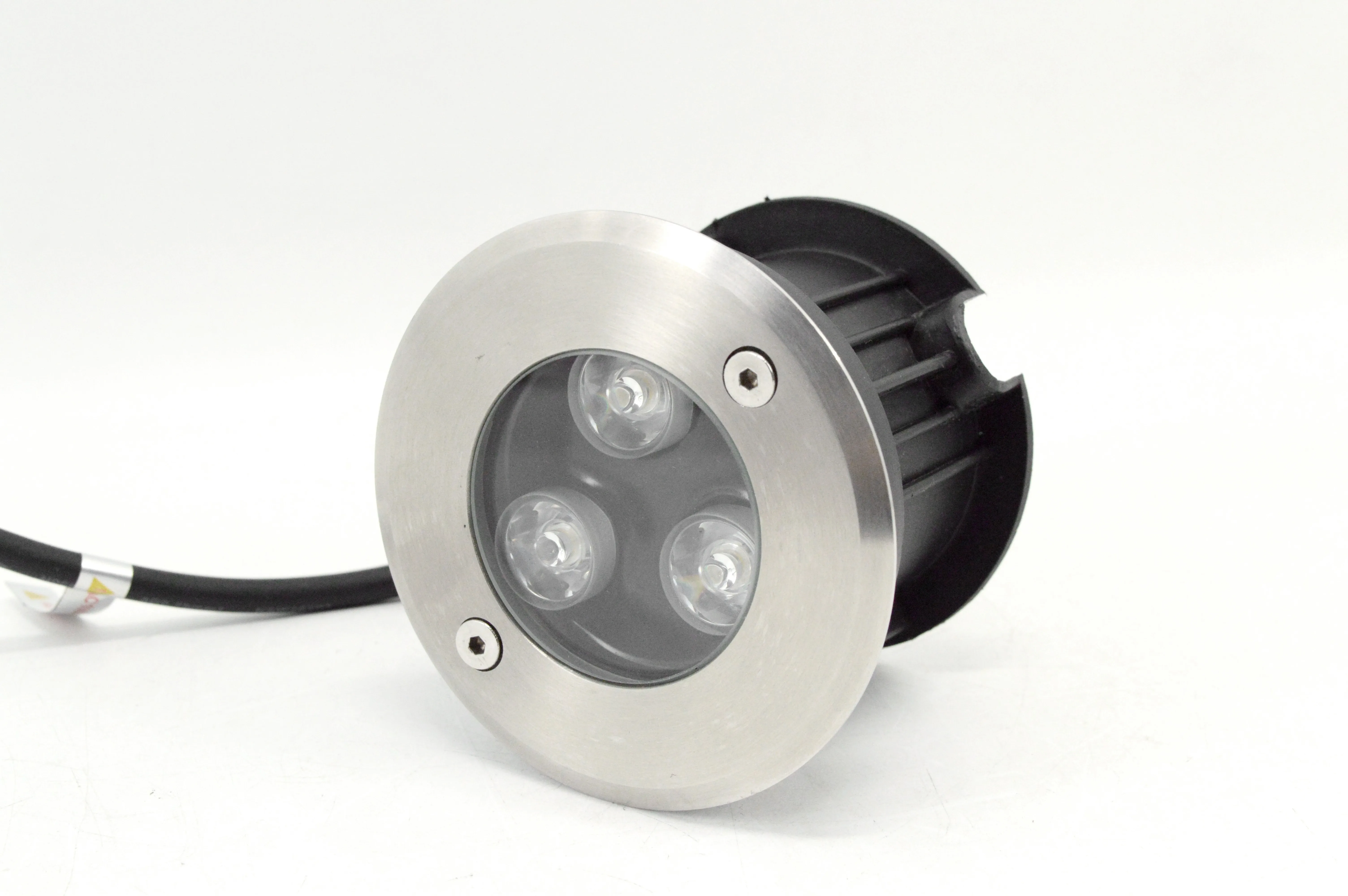

1. ábra: SL-GR1D – a hüvelybe behelyezett szerelvény. Szálcsiszolt rozsdamentes acél előlap, tripla COB optika és integrált hőelvezető bordák.

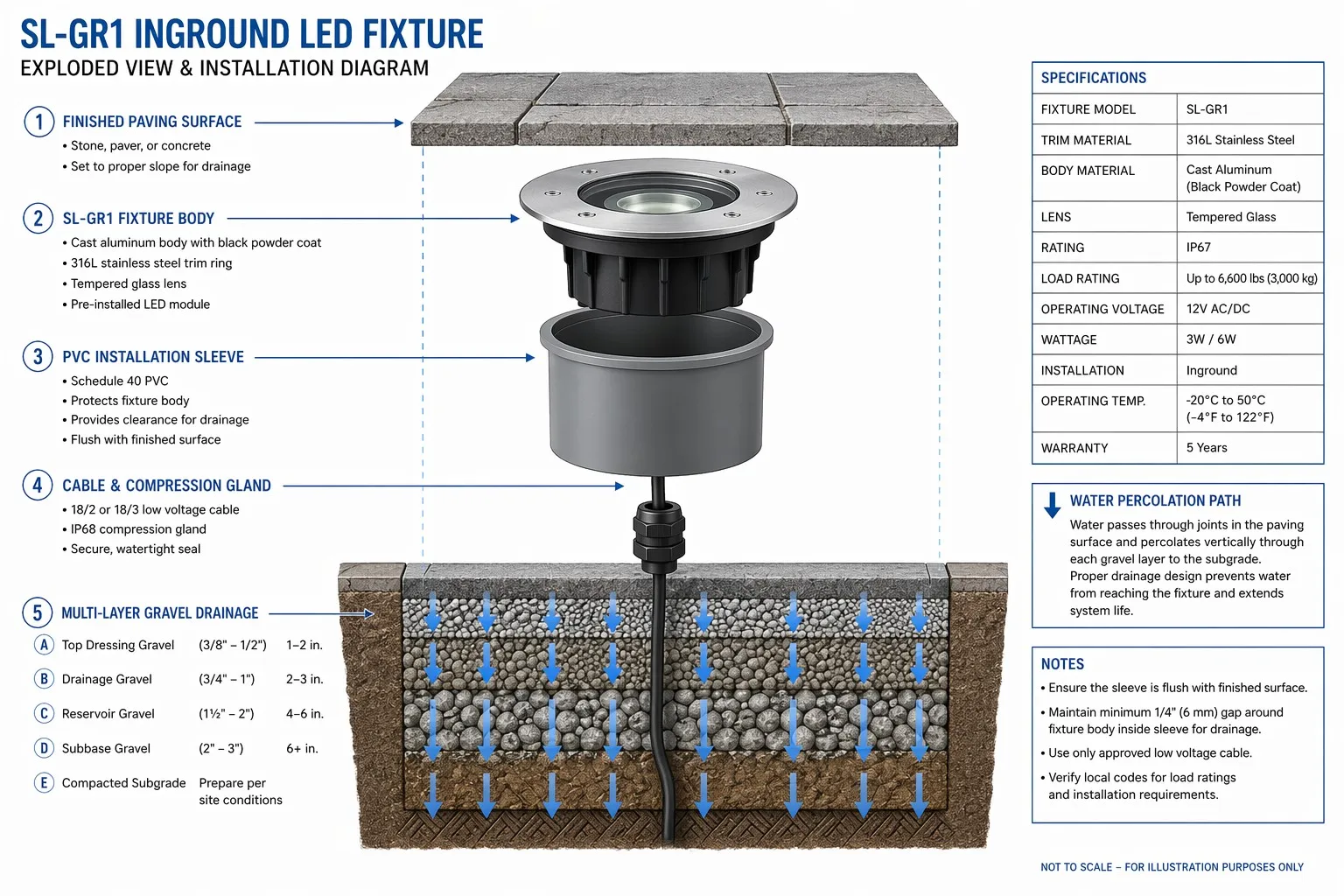

2. ábra: Robbantott összeállítási nézet – szerelvény, hüvely, kábel tömszelencé és többrétegű kavicsos vízelvezető rendszer.
A PVC-t széles körben használják, mert korrózióálló, könnyű, könnyen vágható, gazdaságos és elektromosan nem vezető. A PVC hüvely jól működik gyalogos burkolatban, ha a környező szerkezet – nem egyedül a hüvely fala – viseli a tervezett terhelést. A PVC azonban deformálódhat építési nyomás vagy hő hatására. Nem feltételezhető, hogy egy vékony falú cső szerkezeti támaszt nyújt a jármű kerekei alatt.
A rozsdamentes acél házak nagyobb mechanikai stabilitást és pontos kész méreteket biztosítanak a csúcsminőségű kőburkolatokhoz, tengerparti projektekhez és nyilvános terekhez. A tervezőnek meg kell határoznia a minőséget, a falvastagságot, a varratkezelést, a passziválást és a különböző fémektől való szigetelést. A rozsdamentes hüvely nem válhat zárt fémvödörré – ha az alja tervezett lefolyócsatlakozás nélkül van tömítve, az jobban megőrzi a vizet a lámpatest körül, mint egy nyílt talajkiásás.
Az általános alapvonal a hüvely belső átmérője, amely körülbelül 10–15 mm-rel nagyobb, mint a lámpatest maximális testátmérője. Túl szoros, és a karmantyú rögzíti a szerelvényt a szerelés során, megakadályozza a későbbi eltávolítást, és átviszi a beton mozgását a házba. Túl laza, és a szerelvény megdőlhet, összegyűjtheti a törmeléket, vagy gyűrű alakú vízzseb keletkezhet. Használja a gyártó központosító gyűrűjét vagy rögzítőperemét, ahol van.
Gyakori gyalogosterület kiindulási pontja, hogy a karmantyú peremét körülbelül 2-3 mm-rel a kész burkolati sík alá helyezzük. Ha a lámpatest túl magasan van, az megbotlásveszélyessé válik; ha túl alacsony, a lencse összegyűjti a vizet, a szennyeződéseket és a tisztítószereket. Áthajtásos alkalmazásoknál a kész emelkedésnek és a terhelésátvitelnek követnie kell a terhelési beépítési részleteket. Használjon lézeres szintezőt és fizikai mintát a végső burkolóanyagból vagy kőből. A „közelítőleg öblítés” nem mérhető szerelési utasítás.
A víz a csapadéktól, a felszíni lefolyástól, az öntözéstől, a talajvíztől, a kondenzvíztől és a szivárgó vízszolgáltatástól a földben lévő szerelvény felé mozog. A kaviccsal feltöltött ásás nem ürül ki automatikusan. Ha a környező talaj agyag vagy a lyuknak nincs kivezető nyílása, a kavics egyszerűen tározóvá válik. A cél az, hogy folytonos szivárgási utat hozzunk létre, amely elvezeti a vizet – nem pedig az, hogy köveket helyezzünk el a lámpatest alá és reménykedjünk.

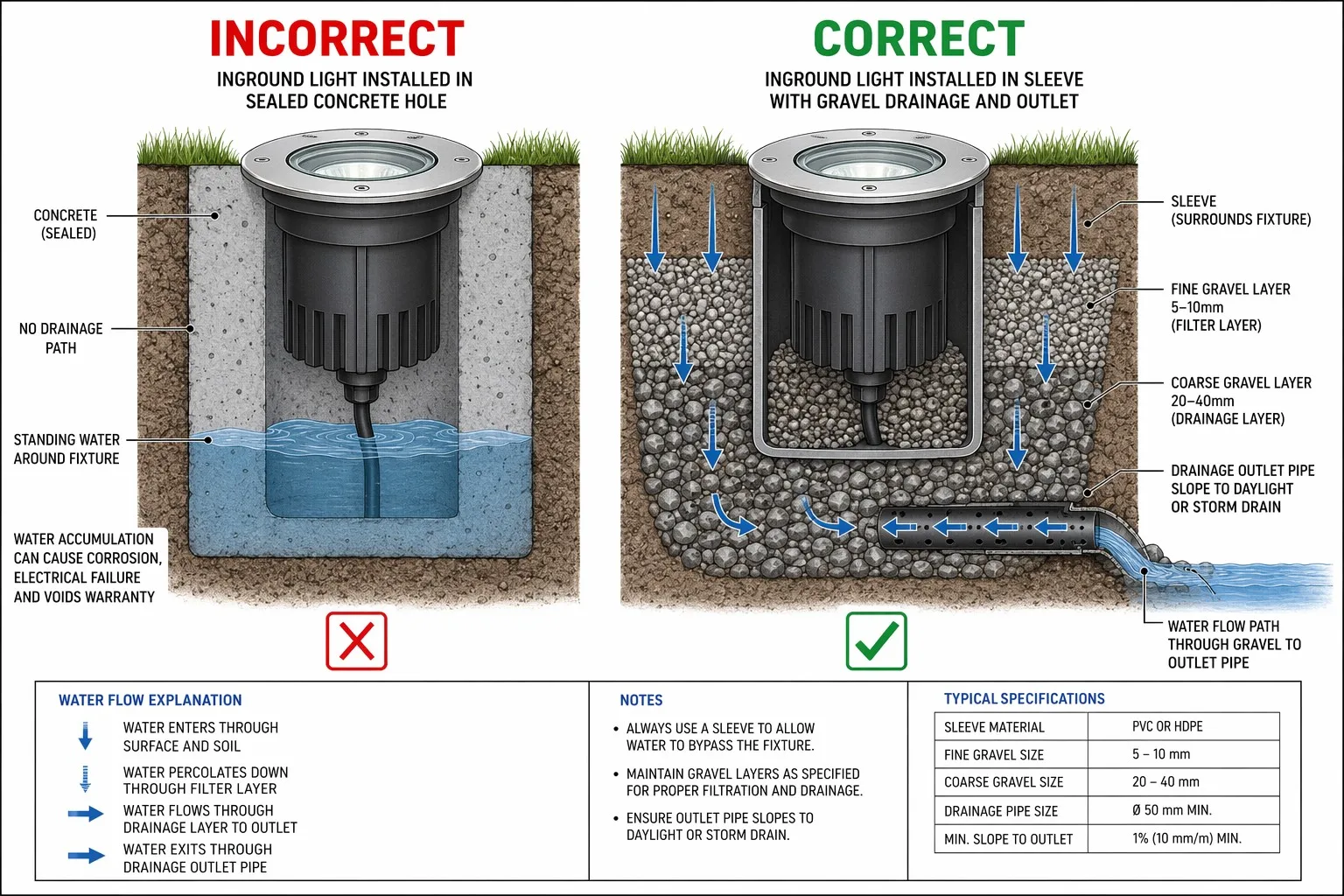

3. ábra: Egymás melletti vízelvezetés összehasonlítása – egy lezárt lyuk felhalmozza a vizet, míg a csatlakoztatott kavicságy elvezeti azt.
Praktikus kiindulási részlet: 150-200 mm mélységű alsó vízelvezető réteg tiszta, durva adalékanyaggal (kb. 20-40 mm, finomszemcsék nélkül) a tárolótérfogat és az ömlesztett vízelvezetés érdekében; egy kb. 50 mm-es középső kiegyenlítő réteg kisebb tiszta adalékanyaggal (5-10 mm) a karmantyú alatti szabályozható ágyazathoz. A mélységet növelni kell ott, ahol a talaj rossz áteresztőképessége, sok csapadék, fagyás-olvadás vagy magas talajvíz szükséges. Az adalékanyagot le kell mosni és szögletes – a talajjal szennyezett kavics gyorsan elveszíti áteresztőképességét.
A kavicsbázisnak kapcsolódnia kell a tágabb polgári vízelvezetési koncepcióhoz. A feltárás előtt döntse el: hová távozik az összegyűjtött víz? A fogadó lefolyó alacsonyabban van, mint a szerelvény? A lefolyó felárat felszámíthatja vihar alatt? A perforált lefolyónak megfelelő eséssel, tisztítással és jóváhagyott kiürítési hellyel kell rendelkeznie.
Az IP68 tanúsítvány a burkolat védelmét írja le meghatározott vizsgálati körülmények között – ne feltételezze, hogy lehetővé teszi a tartós víz alá merítést a talajvízszint alatt. Ha a talajvíz állandó, helyezze át a lámpatestet, emelje meg a telepítést, tervezze meg a vízelvezető/teknővédelmet, vagy válasszon olyan berendezést, amely kifejezetten a folyamatos merülésre engedélyezett a gyártó írásos jóváhagyásával.
A vállalkozók gyakran azt feltételezik, hogy a vezetékben lévő vezetékek szárazak maradnak. A föld alatti futópályák összegyűjthetik a páralecsapódást és a vizet a csatlakozásokon, dobozokon és hőmérséklet-változásokon keresztül. Használjon az adott környezetnek megfelelő kábelt, vezetékeket, dobozokat, tömszelencéket és illesztőrendszereket.
A víznek nem kell áthaladnia az elülső lencsén, hogy elérje a szerelvényt. A sérült vagy tömítetlen kábelvég víz bejuthat a vezetékek, a töltőanyagok, az árnyékolások és a köpenyrétegek közé. A nyomáskülönbségek és a kapilláris hatás a belső utakon mozgathatja a nedvességet – a kábel úgy viselkedik, mint egy szalma, és a vizet egy távoli csomópontból a lámpatest felé szállítja. Ez az oka annak, hogy csak az első tömítés cseréje nem oldja meg a visszatérő nedvességproblémát.

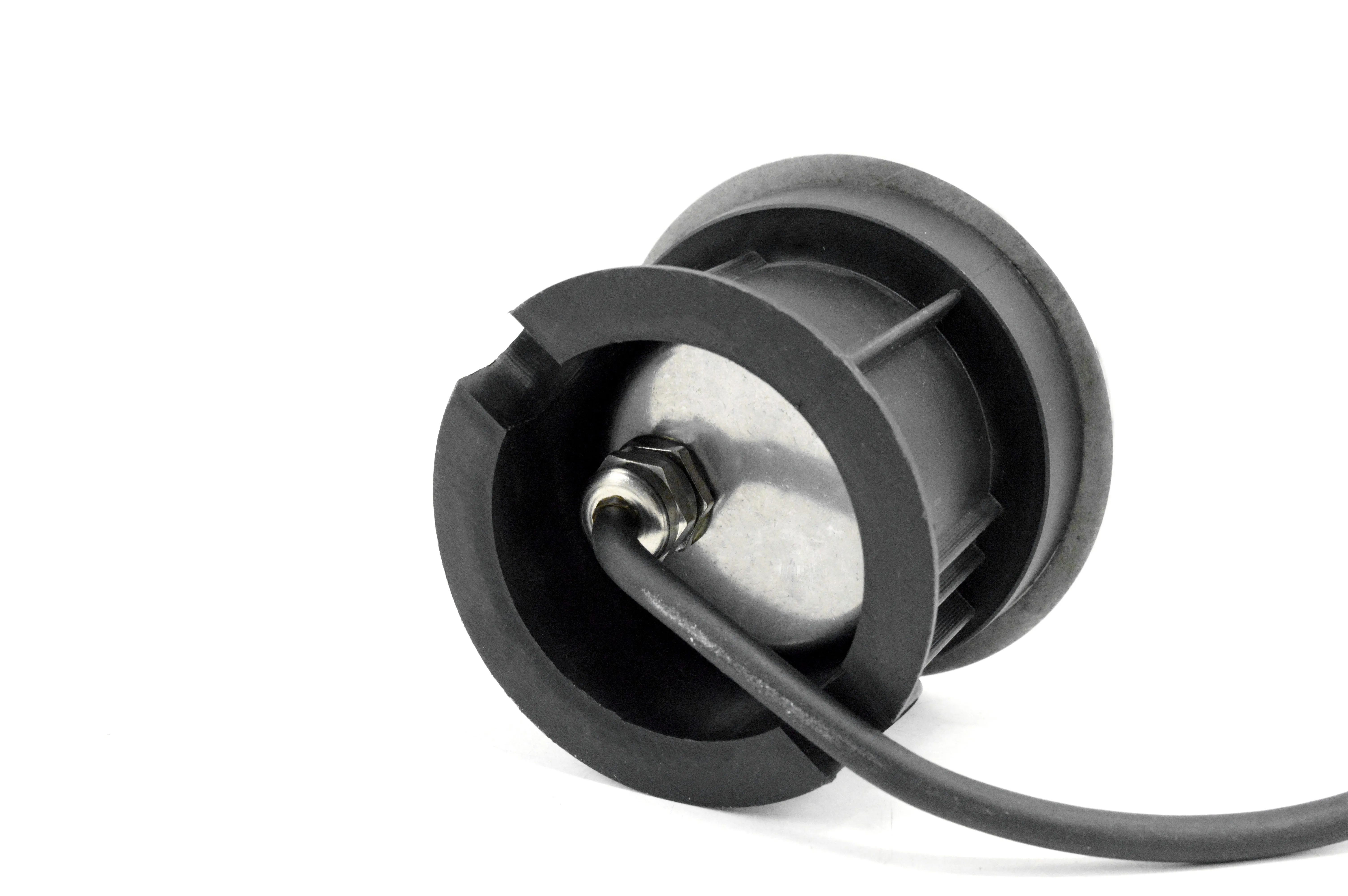

4. ábra: 1. réteg – az SL-GR1D IP67 fém nyomótömszelencéje. Nyomaték a gyártó specifikációja szerint, nem tapintással.
1. réteg – IP67 nyomótömszelenc: A tömszelencének (a 4. ábrán az SL-GR1D-n látható) meg kell egyeznie a kábel külső átmérőjével, a köpeny anyagával, a bemeneti menettel, a környezeti besorolással és a hőmérséklet-tartománysal. Használja a jóváhagyott lámpatesthez és tömszelencéhez megadott nyomatékértéket. A túl kis nyomaték hiányos tömítést hagy maga után; a túlzott nyomaték károsítja a tömítést, a menetet vagy a kábelköpenyt. Ne hordjon fel tömítőanyagot a tömszelence meneteire, hacsak a gyártó nem írja elő.
2. réteg – Gyári kábelvégződés: Ha a szerelvény belső kábelvégződést használ, a tokozás másodlagos gátat képez a nedvesség migrációja ellen. Ne nyissa ki a gyárilag lezárt szerelvényt, és ne adjon hozzá terepi epoxit, hacsak a gyártó kifejezetten nem engedélyezi az eljárást.
3. réteg – Csepegtető hurok: Mielőtt a kábel belép egy magasabb szintű csatlakozási pontba, hozzon létre egy lefelé irányuló U alakú hurkot. A kábel külsején haladó víz eléri a mélypontot, és lecsöpög, ahelyett, hogy a kábelt követné a burkolatba.
Amikor csak lehetséges, helyezze el a szervizelhető csatlakozódobozokat a várható vízszint felett, a vízelvezető zseben kívül, távol az öntözési sugárzóktól, és ott, ahol továbbra is hozzáférhetők maradnak. Tartsa távol az elektromos vezetéket az öntözővezetékektől. Szereljen fel érzékelhető figyelmeztető szalagot az eltemetett elektromos utak fölé, és használjon nyomkövető vezetéket vagy elektronikus jelzőket, ahol szükséges.
Az „áthajtható” lámpatest nem alkalmas automatikusan minden autóútra. Ellenőrizze a statikus terhelési besorolást, a dinamikus kerékterhelés besorolását, az érintkezési felületet, a jármű típusát, a sebességet, a fordulási és fékezőerőket, a rögzítőelem tájolását és a környező beton részleteit. A karmantyúnak és a környező szerkezetnek a tervezettnek megfelelően át kell adnia a terhelést – a rögzítőelem burkolata nem maradhat megtámasztás nélkül egy üreg felett.
A végső meghúzás előtt: tisztítsa meg a hüvelyt, távolítsa el az adalékanyagot és a betontörmeléket, ellenőrizze, hogy a vízelvezető nyílások nincsenek-e elzárva, ellenőrizze a kábelt, hogy nem sérült-e, a lámpatestet központosítsa, ellenőrizze a burkolat magasságát egy egyenes éllel, ellenőrizze, hogy a lencse nem rázkódik, húzza meg a rögzítőket a megadott sorrendben (vegye figyelembe, hogy a két hatlapfejű csavar az SL-GR 1D előlapján elkészül, és a lencse védi az 5. ábrán). Ne használja a rögzítőelemet a rosszul elhelyezett hüvely javítására.

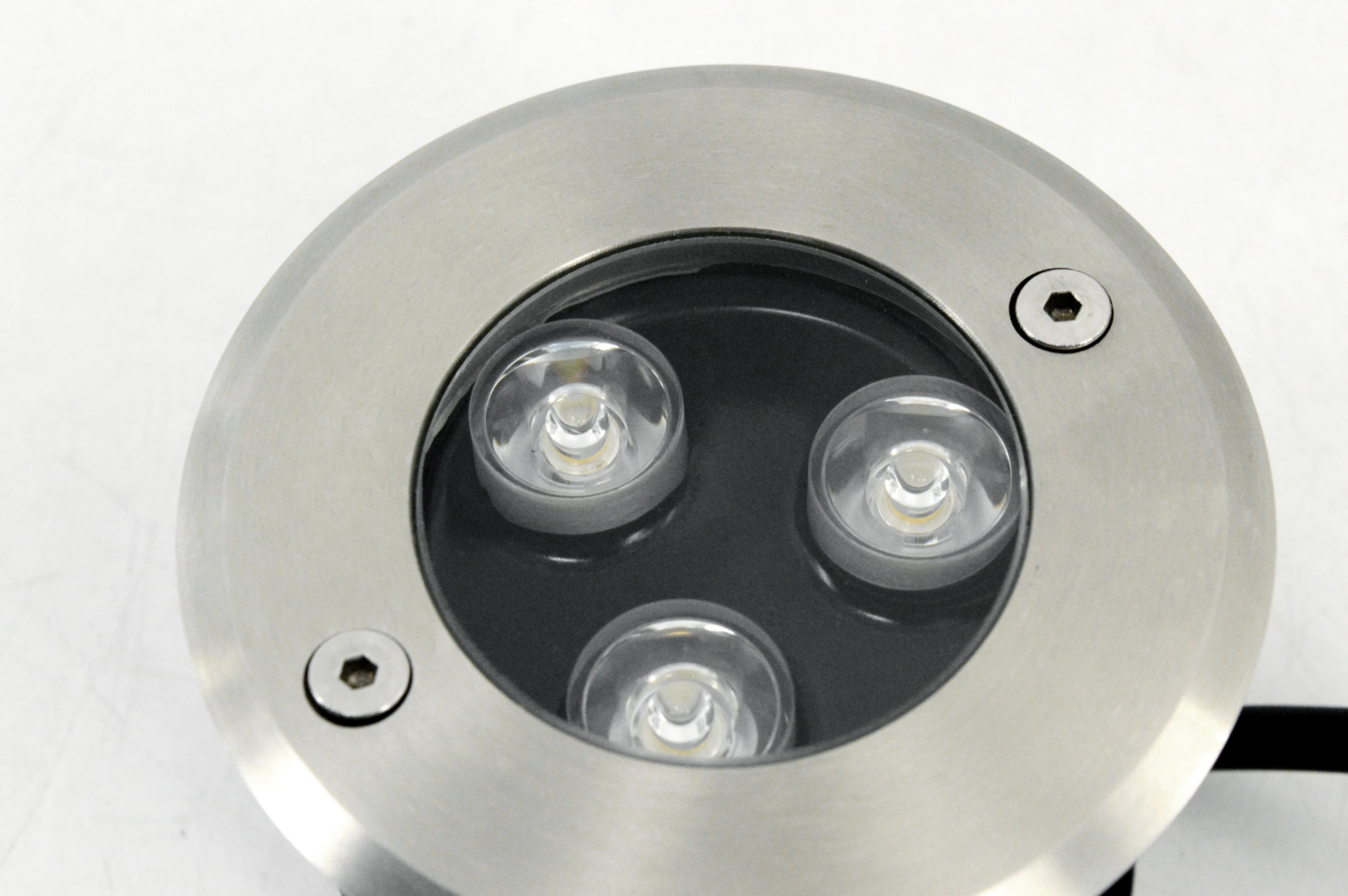

5. ábra: SL-GR1D előlap – húzza meg a két hatlapfejű csavart a megadott sorrendben a vízszintes, vízálló tömítés érdekében.
A telepítés bezárása előtt kapcsoljon be és teszteljen minden szerelvényt. Ellenőrizze a helyes áramkört, a tápfeszültséget, az egyenáramú rendszerek polaritását, a védőföldelést, a meghajtó kompatibilitását, a fényerő-szabályozási reakciót, a vezérlőcímzést, a sugárirányt, a CCT konzisztenciát, a látható villogást, a vízálló kábelcsatlakozásokat és a fizikai stabilitást. A célzási vagy huzalozási hiba kijavítása nyitott hüvely esetén percekig tart; a kőburkolat befejezése utáni javítása egész személyzetet igényelhet.
Hozzon létre egy formális ellenőrzési tartási pontot. A felügyelő aláírja a következőket: hüvely méretei, hüvely magassága, vízelvezetési mélység, lefolyócsatlakozás, vezeték útvonala, elosztódoboz hozzáférhetősége, kábelvédelem, tömszelencék beépítése és szerelvények működése. Ne engedje a burkolást, mert az elektromos vállalkozó "később teszteli".
Működtesse a lámpatesteket teljes teljesítménnyel legalább két órán keresztül a végső átvétel előtt. Sötétedés után célozza meg a földi lámpákat – ellenőrizze, hogy a bejáratok felé vakító fények, a szobákba ömlött fény, az úttestekre, a homlokzat egyenetlen megvilágítása, a túlzottan forró pontok és a színek inkonzisztenciája. Fényképezzen le minden telepítést a visszatöltés előtt a szerelvény azonosítójával, a modellinformációkkal, az áramkör számával, a csatlakozódoboz helyével, a vezeték irányával, a leeresztőnyílással, a hüvely mélységével, a kábel útvonalával és a mérőszalag hivatkozásával. A dokumentáció elengedhetetlen a jövőbeni karbantartáshoz, kábelcseréhez, garanciális értékeléshez, lefolyótisztításhoz és a feltárásból származó károk elkerüléséhez.
A beton zsugorodása és a hőmozgás közvetlenül a házra hat. Megelőzés: használja a jóváhagyott előszerelési hüvelyt, tartsa távol a betont, a rögzítést és a sapkát az öntés során.
Az alulfeszítés hiányos tömítést hagy maga után; a túlfeszítés károsítja a kábelt. Megelőzés: csak a dokumentált nyomatékra húzza meg.
Az ásatás kővel teli vödörré válik. Megelőzés: tesztelje a talaj perkolációját, csatlakoztassa az adalékágyat a helyszíni vízelvezetőhöz.
A nem merülő toldás nedves hüvelyben található. Megelőzés: használjon felsorolt nedves helyű toldórendszereket, tartsa hozzáférhetővé a csatlakozódobozokat.
Víz és üledék gyűlik össze a lencsén. Megelőzés: koordináljon minden befejező réteget, rögzítse a hüvelyeket lézerrel, használjon mintaterelőt.
A folyamatos merülés meghaladja a tervezési határokat. Megelőzés: tekintse át a szezonális talajvízadatokat, helyezze át vagy tervezze meg a vízelvezetést.
✓ Jóváhagyott szerelvény- és karmantyúrajzok a helyszínen ✓ A hüvely átmérője és mélysége ellenőrizve ✓ A burkolólap és az ágyazat vastagsága megerősítve ✓ Terhelhetőség megerősítése ✓ Lefolyónyílás azonosítva ✓ Perkolációs teszt befejezve ✓ A vezetékek útvonala összehangolt
✓ Tiszta és kerek karmantyú ✓ Vízelvezető nyílások tiszták ✓ Vízpróba sikeres ✓ Kábelellenőrzés ✓ Megfelelő tömszelence és tömítés telepítve ✓ Nedves helyű toldórendszer elérhető ✓ Tápfeszültség ellenőrizve ✓ A lámpatest modellje megfelel a jóváhagyott ütemezésnek
✓ Minden lámpatest feszültség alatt van ✓ CCT és fénysugár ellenőrzött ✓ Tompítás tesztelve ✓ DALI vagy vezérlőcímek dokumentálva ✓ Tömszelencék telepítése ellenőrizve ✓ Vízelvezető fényképezés ✓ A vezeték útvonalát lefényképezték ✓ A beépített mérések rögzítve
✓ Kétórás működési teszt befejeződött ✓ Éjszakai célzás befejeződött ✓ Lencse és burkolat megtisztítva ✓ Rögzítő nyomaték ellenőrzése ✓ Tartalék szerelvények és tartozékok feliratozva ✓ Lefolyó és csatlakozódobozok helye feljegyezve ✓ Karbantartási utasítások kézbesítve ✓ Garanciális dokumentáció elkészült
Megbízható belső világítás nem érhető el az IP68-as lámpatest megvásárlásával és lyukba helyezésével. Ezt a teljes beépítési környezet tervezésével érik el: a beépítés előtti hüvely elválasztja a lámpatestet a beton mozgásától és megőrzi a cserélhetőséget; az aggregált rendszer csak akkor hoz létre perkolációs útvonalat, ha egy működő aljzathoz csatlakozik; a kábel tömszelencéje, a gyári végződés, a nedves helyű toldás, a csepegtetőhurok és a hozzáférhető csatlakozódoboz együtt működik, hogy ellenálljon a nedvességnek; a megfelelő vezeték-elvezetés védi az elektromos rendszert; a pontos szintezés megakadályozza az állóvizet és a botlásveszélyt; és a visszatöltés előtti tesztelés a beépített dokumentációval megakadályozza a költséges visszahívásokat.
A Synno Lighting LED-es földalatti és tájképi lámpatesteket gyárt – beleértve az ebben az útmutatóban bemutatott SL-GR1D sorozatot is – Jiangmenben, Kínában, termékválasztékkal építészeti, vendéglátó, kereskedelmi és kültéri projektekhez. De még egy jól megtervezett lámpatest is a jól megtervezett helyszíntől függ. A földalatti világítás meghibásodásának megelőzésére nem az a leghatékonyabb időpont, amikor a nedvesség megjelenik a lencse mögött, hanem a beton öntése előtt.
Projekttámogatás – 15+ éves gyártási szakértelem
Lépjen kapcsolatba a Synno Lighting vállalattal a termék kiválasztásával, a telepítés koordinációjával, a fotometriai támogatással és az OEM/ODM földalatti világítás fejlesztésével kapcsolatban.
Technikai nyilatkozat: Minden méret kiindulási pont. A végső telepítésnek követnie kell a jóváhagyott lámpatest rajzot, a szerkezeti követelményeket, a helyszíni geotechnikai feltételeket és a helyi előírásokat.
