Az alagútvilágítás nem egyszerűen „világossá teszi az alagutat”. A napsütötte portálra belépő sofőrnek időre van szüksége ahhoz, hogy a szem alkalmazkodjon; a furatban lévő vezetőnek egyenletes, vakításmentes megvilágításra van szüksége, hogy leolvassa az előtte álló utat; és a kilépési zónának segítenie kell a látás helyreállítását, mielőtt visszatér a nappali fény. Bármelyik zónát elhibázza, és az eredmény nem világítási hiba, hanem biztonsági kockázat.
Ez az útmutató elmagyarázza, hogy az alagútvilágítás miben különbözik minden más kültéri világítási alkalmazástól, hogyan kell leolvasni a fotometriai eloszlást vásárlás előtt, hogyan szabályozható a tükröződés, és mely tartóssági előírások védik a 24 órás telepítést. A Synno SL-FL-F31 alagút lámpatestét mindvégig működő példaként használjuk, mert a kettős 90/120 fokos sugárzási lehetőség és az ipari alkatrészcsomag minden döntési pontot szemléltet ebben a cikkben.
Az emberi látás lassan alkalmazkodik a fényerő változásaihoz. Amikor a vezető fényes nappali fényből átmegy az alagút kapujába, a szemnek szabályozott fénysűrűség-gradiensre van szüksége ahhoz, hogy hatékony maradjon. Ha a bejárat túl sötét, a vezető gyakorlatilag „vak” az első kritikus másodpercekben – pontosan akkor, amikor akadályok, megállt járművek vagy az út geometriájának változásai jelenhetnek meg.
Ez az oka annak, hogy az alagútvilágítást nem lehet egységes fénymosásként kezelni. Ez egy zónarendszer , ahol a bejárat kapja a legnagyobb figyelmet, a belső tér kényelmes alapvonalat tart, a kijárat pedig szabályozott átmenetet biztosít a nappali fényviszonyokba.
Egy utcai lámpa egy éjszakára meghibásodhat, és senki sem veszi észre. Az alagút fénye nem lehetséges. Az alagút lámpatestek folyamatosan működnek - gyakran a nap 24 órájában -, és bármilyen hiba közvetlenül csökkenti a vezető biztonságát. Ez teljesen megváltoztatja a beszerzési párbeszédet: az alkatrészek minősége és a meghajtó megbízhatósága biztonsági jellemzők, nem pedig frissítési lehetőségek.
Az alagutak zárt terek. A hagyományos reflektor által szabadon kibocsátott hő a mennyezethez csapódik, ami megemeli a környezeti hőmérsékletet a lámpatest körül. A hőkezelés – a ház kialakítása, a hűtőbordák, valamint a LED és a meghajtó hőmérsékleti korlátai – elsőrendű tervezési korlát, nem pedig marketing pont.

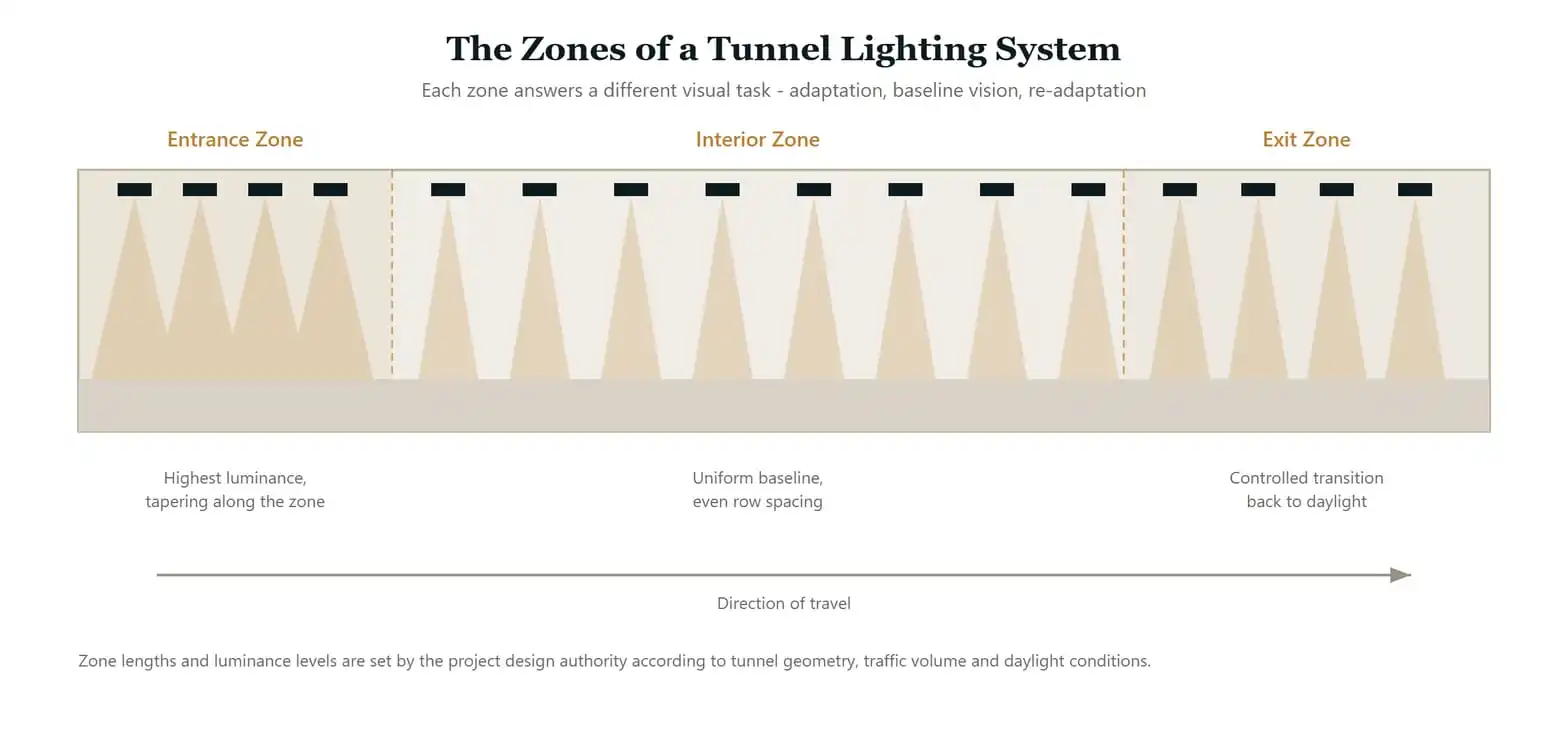

Nemzetközi szinten az alagútvilágítási projekteket egy zónakeret köré tervezik. A CIE 88 úti alagutak világítására vonatkozó útmutatója és az európai EN 16276 szabvány a két legszélesebb körben hivatkozott keretrendszer. Míg az abszolút értékek projekttől, alagúthossztól, forgalomtól és nappali fényviszonyoktól függően változnak, a zóna logikája univerzális.
A bejárati (küszöb) zónának ellensúlyoznia kell a fent leírt alkalmazkodási problémát. Itt van szükség a legmagasabb fénysűrűségre, amely a zóna hosszában lefelé csökken. A gyakorlatban ez azt jelenti:
Az adaptáció befejezése után a belső zónának egységes, kényelmes alapvilágításra van szüksége – elég ahhoz, hogy tükröződés nélkül felfedje az útfelületet, a falakat és az esetleges veszélyeket. Az egységesség itt többet számít, mint a csúcsfényerő. A gyenge hosszanti egyenletesség "világos-sötét-világos" stroboszkóp hatást hoz létre, amely kifárasztja a vezetőket a hosszabb alagutakban.
A kijáratnál a szemnek újra alkalmazkodnia kell a nappali fényhez. Egy nehéz lépés az alagút fényétől a teljes napsütés felé kényelmetlen és pillanatnyilag ellehetetleníti. A kilépési zóna átmenetet biztosít, jellemzően a belső megközelítéshez hasonló fénysűrűséggel, így a változás fokozatosnak tűnik.
A lámpatest sugárzási szöge határozza meg, hogy az egyik elrendezés mennyire működik jól – ami elvezet minket a fotometriai eloszláshoz.

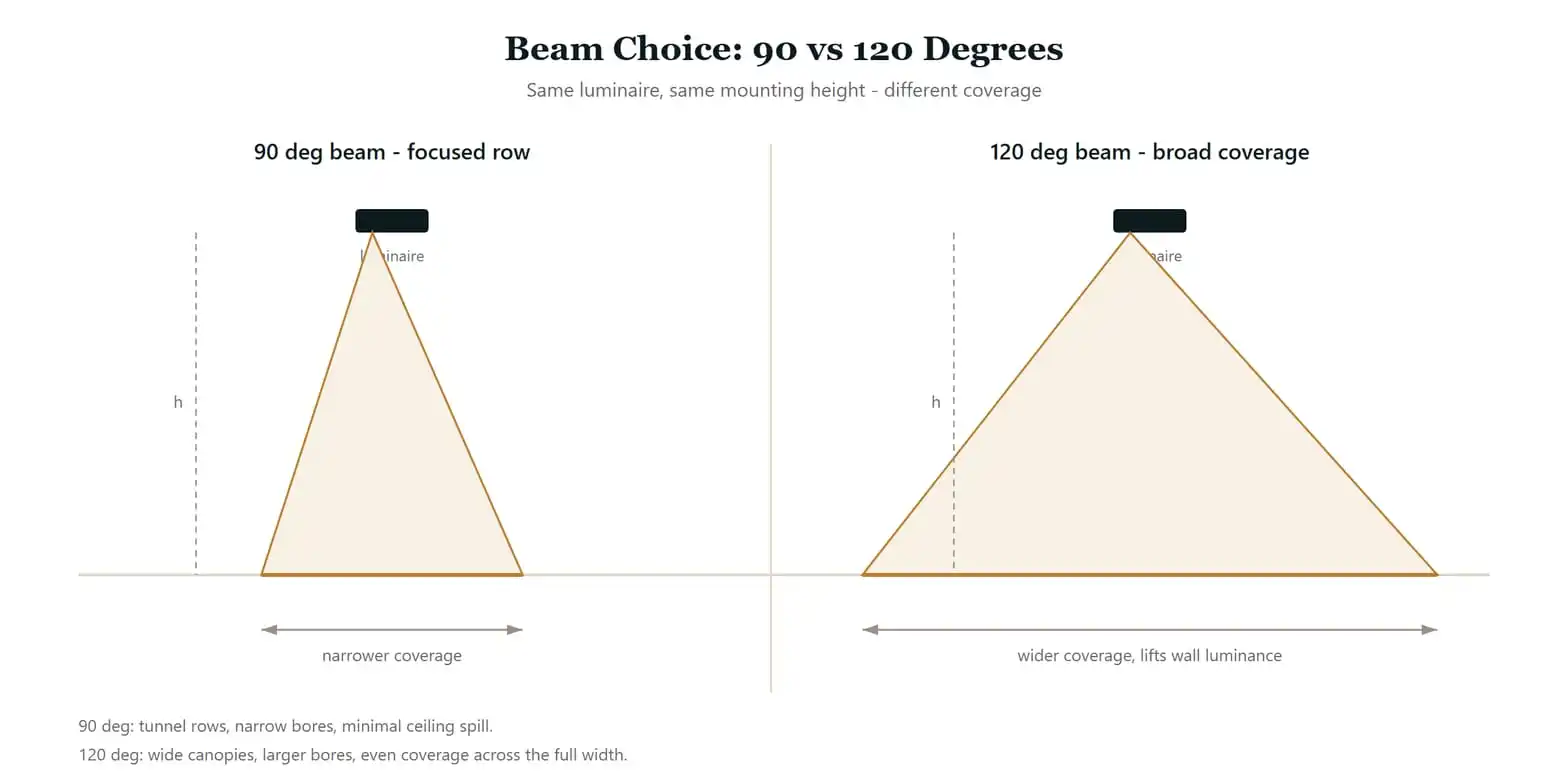

Két azonos teljesítményű lámpatest teljesen eltérő alagút-eredményeket produkál a sugárszóródás függvényében:
Az SL-FL-F31 mindkét lehetőséget kínálja egy házban: válasszon 90 fokos szöget a fókuszált alagútsorokhoz vagy 120 fokot a széles lombkoronafedettséghez. Ez a kétsugaras rugalmasság lehetővé teszi, hogy egy termékcsalád az alagút furatait és a benzinkutak előtetőit is kiszolgálja túlzott specifikáció nélkül.
Az egyenletesség a haladási irány mentén az alagút leglátványosabb minőségi mutatója. Az egyenletes távolság és az egyenletes sugárjellemzők azt a sima fénysűrűségi profilt eredményezik, amelyet a meghajtók elvárnak. Amikor értékel egy terméket, kérje a fotometriai fájlját, és ellenőrizze az eloszlást – nem csak a lumen számát.
Az alagút falai és mennyezetei nem passzív felületek. A világos falak javítják a perifériás látást és a vezető tájolását, míg a túlságosan sötét mennyezet „fekete lyuk” érzést kelt. A szélessugaras optika növeli a fal fénysűrűségét; feszes gerendák hagyják sötéten a perifériát. Az Ön által választott sugárszög közvetlenül alakítja a vizuális környezetet – egy másik ok, amiért a 90/120 fokos döntést tudatosan kell meghozni.
Rendelés előtt kérjen IES vagy LDT fájlt, és ellenőrizze, hogy pontosan megegyezik-e a vásárolni kívánt konfigurációval – a watt, a LED, az optika és a meghajtóáram mind megváltoztatja az elosztást. A hiba nélkül importált fájl továbbra is rossz fájl lehet a megrendeléshez. A mélyebb kezeléshez tekintse meg az IES vs. LDT fotometriai fájlokról szóló útmutatónkat.
A mérnökök a tükröződés két formáját különböztetik meg:
Mindkét forma felerősödik az alagutakban, mert a sötét környezet minden fényes forrást feltűnőbbé tesz.
A lámpatest optikai kialakítása - árnyékolási szögek, reflektor vagy lencse vezérlése, valamint a fényforrás házhoz viszonyított elhelyezése - határozza meg, hogy mennyi szórt fény távozik a vízszintes fölé. A jól szabályozható lámpatest a fényt az úttestre és a falakra irányítja, ahol a helye van, így alacsonyan tartja a fényforrás fénysűrűségét a vezető szemszögében.
A színhőmérséklet alakítja a láthatóságot és a karbantartási érzékelést is:
Az SL-FL-F31 2700K / 3000K / 4000K / 6000K felbontásban kapható, így a CCT az alkalmazáshoz illeszthető ahelyett, hogy az alkalmazást a lámpatesthez kényszerítené.

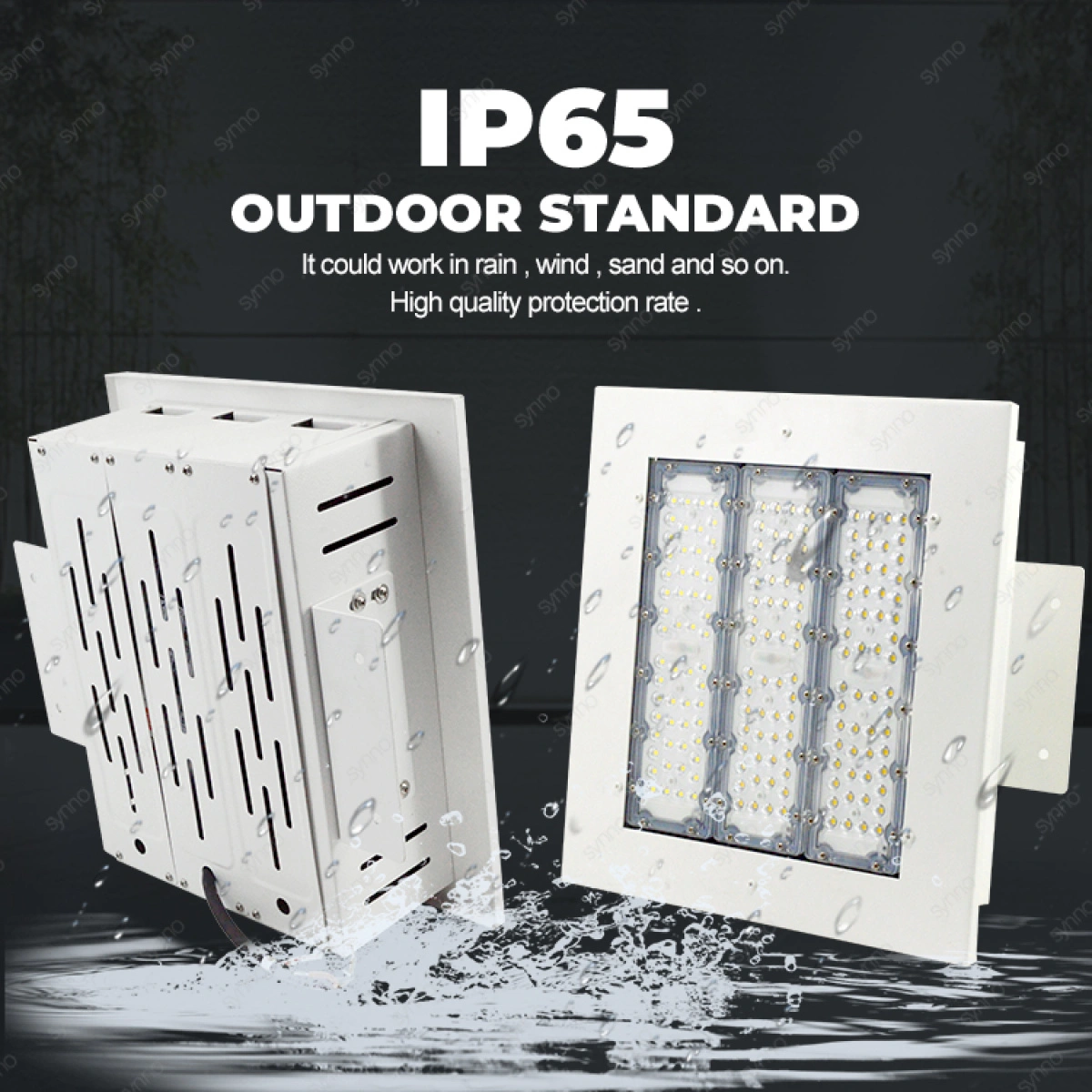

Az alagutak porosak, nagy nyomás alatt lemosódnak, és járműpermetezésnek vannak kitéve. Az IP65 - védelem a por behatolása és az alacsony nyomású vízsugár ellen bármilyen irányból - az alagút lámpatestek ésszerű alapja. Az SL-FL-F31 IP65 besorolású, vízálló anyákkal és alumínium tömszelencével, amely minden belépési pontot tömít, szárazon tartja a meghajtót és a LED-táblát esőben, szélben és homokban.
A nap 24 órájában, a hét minden napján történő telepítésnél az illesztőprogram a legvalószínűbb hibapont – tehát az illesztőprogram márka és minősége a döntő. Az SL-FL-F31 MeanWell meghajtót használ, amely a professzionális világítás referenciamárkája, amely stabil áramot és hosszú élettartamot biztosít. Teljesítménytényezője meghaladja a 0,95-öt, ami tiszta, hatékony táphasználatot jelent.
Ahol a túlfeszültség-események aggodalomra adnak okot – hosszú kábelhosszak, villámveszélyes területek –, a lámpatest túlfeszültség-állósága és a telepítés védelmi koordinációja egyaránt számít. A lámpatest zavartűréséről, az SPD-kről és a földelésről szóló útmutatónk részletesen lefedi ezt a koordinációt.
Az SL-FL-F31 fröccsöntött alumínium háza függőleges hűtőbordákat használ a hatékony hőelvezetés érdekében – ez kritikus a szűk alagút- és lombkoronaterekben, ahol a hő nem tud szabadon távozni. Az eredmény stabil forgácshőmérséklet és hosszú, kiszámítható élettartam.
Az exportprojektek esetében a tanúsítványok bizonyítékok, nem dekoráció. Az SL-FL-F31 a következőket hordozza:
A vásárlóknak ezeket a tényleges adatlapon vagy tanúsítványon kell ellenőrizniük, nem pedig értékesítési oldalról feltételezniük. A célpiaci követelményeket (például SAA Ausztráliában vagy ETL Észak-Amerikában) külön meg kell erősíteni a projekthez.
Megjegyzés a méretekkel kapcsolatban: az első ábra a ház átmérője. A szerelési pozíciók véglegesítése előtt erősítse meg a konfiguráció pontos rajzát.

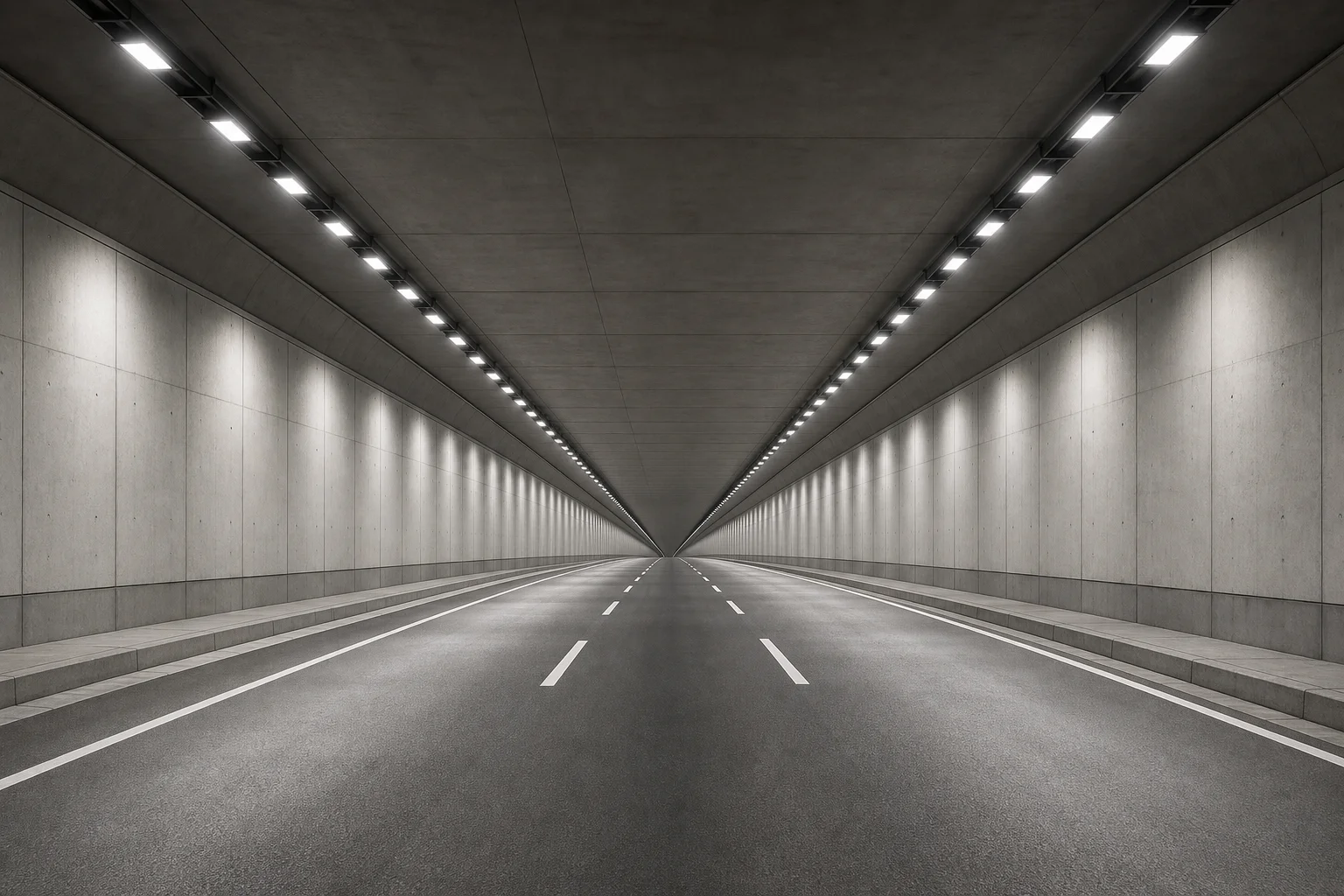

A 90 fokos sugárzó egységek sorai biztosítják az irányított, szabályozott elosztóalagút belső tereinek szükségességét – egyenletes fényerőt a furat mentén, a falakat kiemelik a sötétségből, és minimális kiömlést a mennyezetre.
A tüzelőanyag-tetők alatt a 120 fokos egységek egyenletesen oszlatják el a fényt a teljes szigeten minden időjárási viszonyok között.
Ugyanez a 100-200 W-os család kiterjed a sportarénákra, raktárakra és ipari udvarokra, így a disztribútorok egyetlen nagy volumenű termékplatformot biztosítanak több projekttípuson keresztül. Az ezekben az alkalmazásokban a fényvetők lefedettségével és a luxusszámítással kapcsolatban tekintse meg a fényvetők lefedettségének és a luxusszámítási útmutatónkat .
Mielőtt alagútvilágítást rendelne, erősítse meg az egyes tételeket:
A fényáram az alagút hosszától, a zónától, a forgalomtól és a nappali fényviszonyoktól függ – nincs univerzális szám. Az SL-FL-F31 8000 / 12000 / 16000 lm (100 / 150 / 200 W) teljesítményt kínál a projekt igényeinek megfelelően.
90 fok megfelel a fókuszált alagútsoroknak; A 120 fokos szög megfelel széles lombkorona vagy széles furatú lefedettségnek. Ha a projektben mindkét körülmény keveredik, egy kétsugaras család, például az SL-FL-F31 lehetővé teszi a szabványosítást egy terméken.
Nem. IP65 időjárásálló kültéri és ipari használatra. Veszélyes területű projektekhez ATEX vagy IECEx besorolású lámpatestek szükségesek – ezt mielőbb jelezze beszállítójának.
A MeanWell meghajtókkal, a PHILIPS / OSRAM 3030 chipekkel és a hatékony fröccsöntött hűtéssel a családot hosszú, karbantartást nem igénylő, 24 órás működésre tervezték. Kérje a konfigurációjához tartozó speciális lumen-karbantartási adatokat.
Igen – A Synno támogatja az OEM/ODM-teljesítmény, a színhőmérséklet, a sugárzási szög, az illesztőprogram és a csomagolás testreszabását az Ön márkája alatt.
Adja meg a modellt (SL-FL-F31), a teljesítményt, a CCT-t, a sugárzási szöget és a mennyiséget, és a Synno árajánlattal és projekttámogatással válaszol.
