A kiskereskedelmi üzletek, galériák, múzeumok és vállalati bemutatótermek működési valósága közös: elrendezésük megváltozik. Egy divatkereskedő minden szezonban lecseréli a fali vitrineket. Egy múzeum évente többször újjáépít kiállításokat. A statikus süllyesztett mélysugárzó-elrendezés nem képes reagálni ezekre a változásokra mennyezeti munka, újrahuzalozás és foltozás nélkül.
A professzionálisan megtervezett pályavilágítási rendszer alapvetően más megközelítést alkalmaz. A sín lesz az elektromos és mechanikus váz – a spotlámpák, a reflektorok és a falmosó modulok áthelyezhetők, cserélhetők vagy újra beállíthatók, ahogy a kereskedelmi környezet fejlődik. Ez a rugalmasság átalakítja a pályavilágítást az állítható spotlámpák gyűjteményéből egy olyan folyamatos infrastruktúrává , amely összekapcsolja az elektromos elosztást, az optikai teljesítményt, az egyéni címzést, a jelenetvezérlést és a jövőbeli bolti módosításokat.
A Synno Lightingnél az SL-TL11 privát szerszámsorozatunkat pontosan erre az igényre tervezték. A sínre szerelt, felületre szerelt és felfüggesztett konfigurációkban (1. ábra) elérhető ez a COB spotlámpa platform a közzétett 15°, 24°, 38° és 60° sugárzási lehetőségeket kombinálja a be/ki, DALI, 0/1-10V és Triac vezérléssel. Ez az útmutató a kereskedelmi vágányvilágítást az optikai tervezés, a rendszerintegráció és a projektek hosszú távú alkalmazkodóképessége szempontjából vizsgálja.

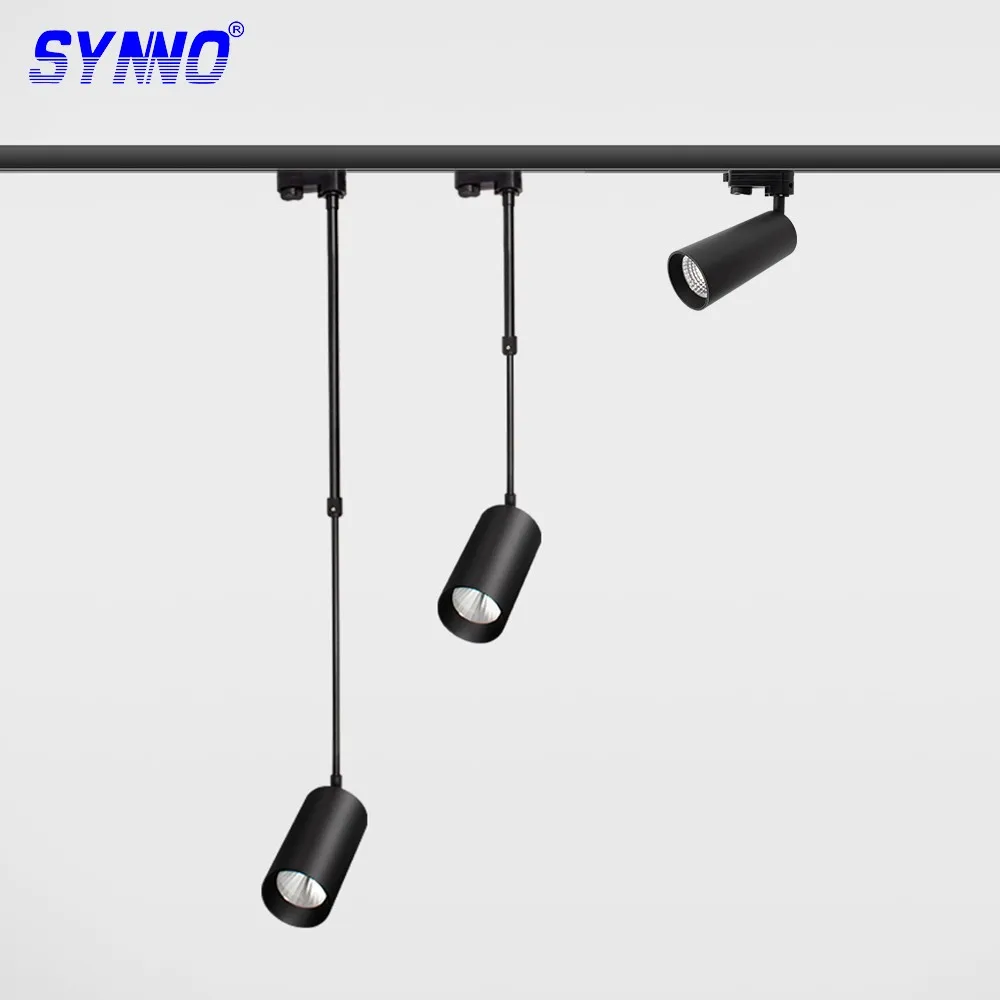

1. ábra: Az SL-TL11 család – hosszú függesztékben, közepes függesztékben és közvetlen sínre szerelhető konfigurációban kapható.
A teljesítmény vagy a sugárzási szög kiválasztása előtt a tervezőnek magának kell kialakítania a vágányalapot. A nem megfelelő pályára szerelt nagy teljesítményű spotlámpa nem képes megbízhatóan professzionális projektet megvalósítani. Két általánosan elterjedt kereskedelmi megközelítés dominál: az alacsony feszültségű mágneses sín és a hagyományos vonali feszültségű 3 vezetékes pálya .
A mágneses rendszerek 48V DC-n működnek távoli tápegységgel. A rögzítéseket mágneses erő és mechanikus retesz tartja meg, lehetővé téve a szerszám nélküli áthelyezést. Emiatt a mágneses pálya különösen alkalmas prémium butikok, vállalati előcsarnokok és vendéglátóipari belső terek számára, ahol a vizuális integráció számít – a pálya egyetlen keskeny építészeti csatornán belül képes reflektorok, lineáris áradások és falmosó optikák elhelyezésére.
A tervezőnek azonban figyelembe kell vennie a tápegységenkénti összteljesítményt, a feszültségesést hosszú távon, a távoli illesztőprogram-szellőztetést és a gyártók közötti kompatibilitást. A 48 V-os pályát komplett megtervezett rendszerként kell kezelni, nem pedig az alkatrészek véletlenszerű összeállításaként.

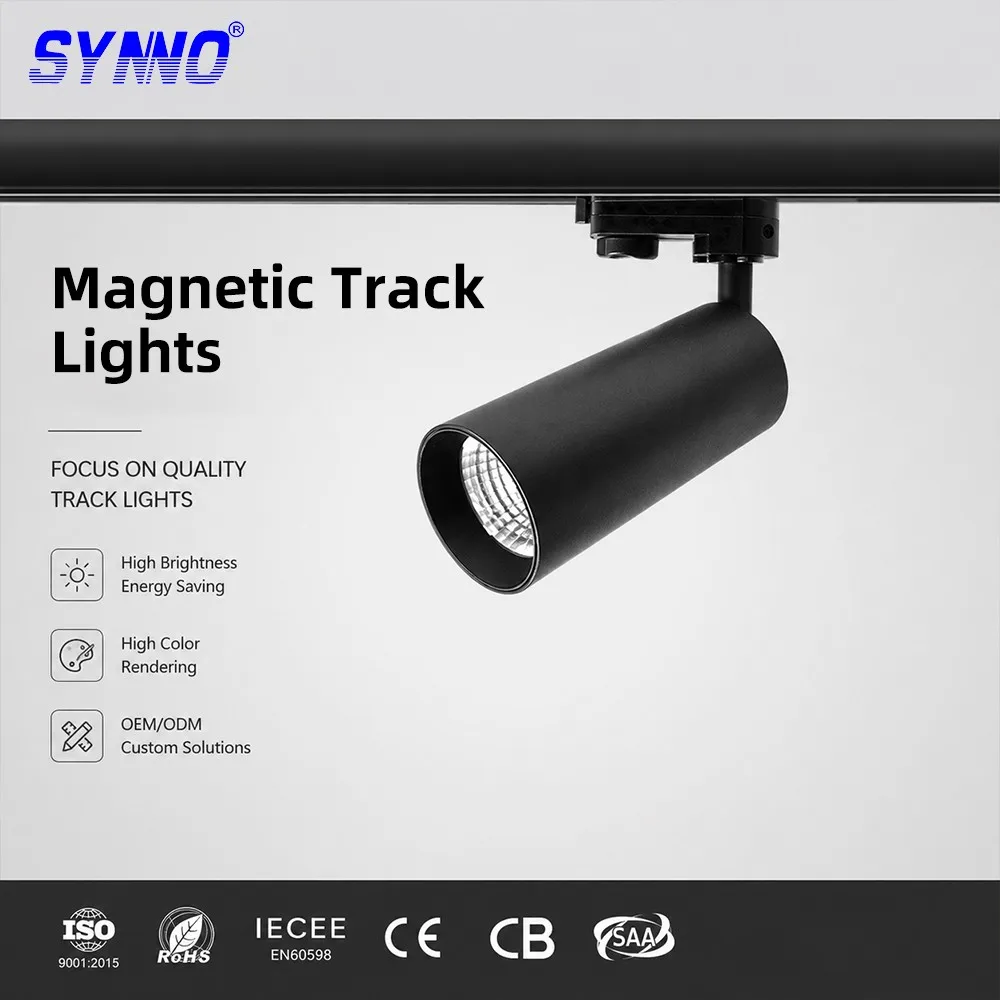

2. ábra: A mágneses pálya szerszám nélküli rögzítési áthelyezést és tiszta mennyezeti esztétikát kínál.
A hagyományos hálózati feszültségű sín továbbra is széles körben használatos, mivel robusztus, a telepítők számára ismerős, és képes támogatni a nagyobb teljesítményű kereskedelmi spotlámpákat (20 W, 30 W és nagyobb). Nagy kiskereskedelmi üzletek, kiállítótermek, bútorbemutató termek és magas mennyezetű kereskedelmi terek igáslovai. Bár vizuális profilja nagyobb lehet, mint a kompakt mágneses rendszerek, erőssége a tartósságban, a közvetlen vonali feszültségelosztásban és a kereskedelmi reflektorfény-formátumokkal való széles körű kompatibilitásban rejlik.
Egy 220 V-os sín, amely húsz 30 W-os spotlámpát hordoz, körülbelül 600 W-ot (≈2,73 A) fogyaszt. A végső elektromos tervezésnek figyelembe kell vennie a meghajtó teljesítménytényezőjét, a bekapcsolási áramot, a megszakító jellemzőit, a pálya leértékelését és a jövőbeni bővítést. A helyes gyakorlat megőrzi a tartalékkapacitást ahelyett, hogy folyamatosan a maximális névleges érték közelében működne.
A mechanikai rugalmasságnak csekély értéke van, ha a reflektor nem tudja pontosan szabályozni a fényt. Amint azt a műszaki adatlapunkban (3. ábra) közzétettük, az SL-TL11 platform 15 W-os, 20 W-os és 30 W-os konfigurációkat kínál 15°, 24°, 38° és 60°-os sugárzási szöggel – mindez egy COB fényforrás köré épül, amely 100-120 LM/W színt biztosít a CRI-vel (95 CRI-vel) elérhető szín.

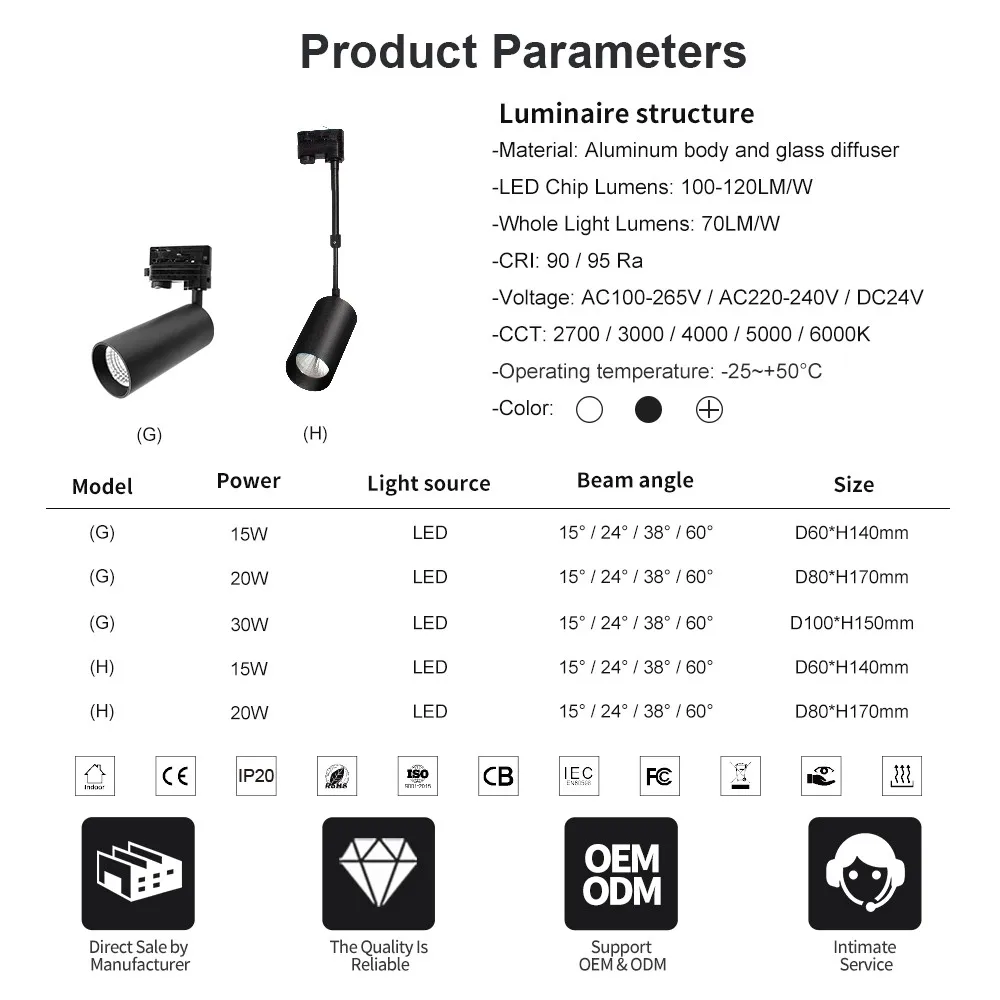

3. ábra: SL-TL11 termékparaméterek — 15W/20W/30W, D60/D80/D100, AC100-265V, CRI 90/95 Ra.
A sugárszög határozza meg a megvilágított terület, a középpont intenzitása, a szerelési magasság és a vizuális kontraszt közötti összefüggést. A 4. ábrán látható módon:

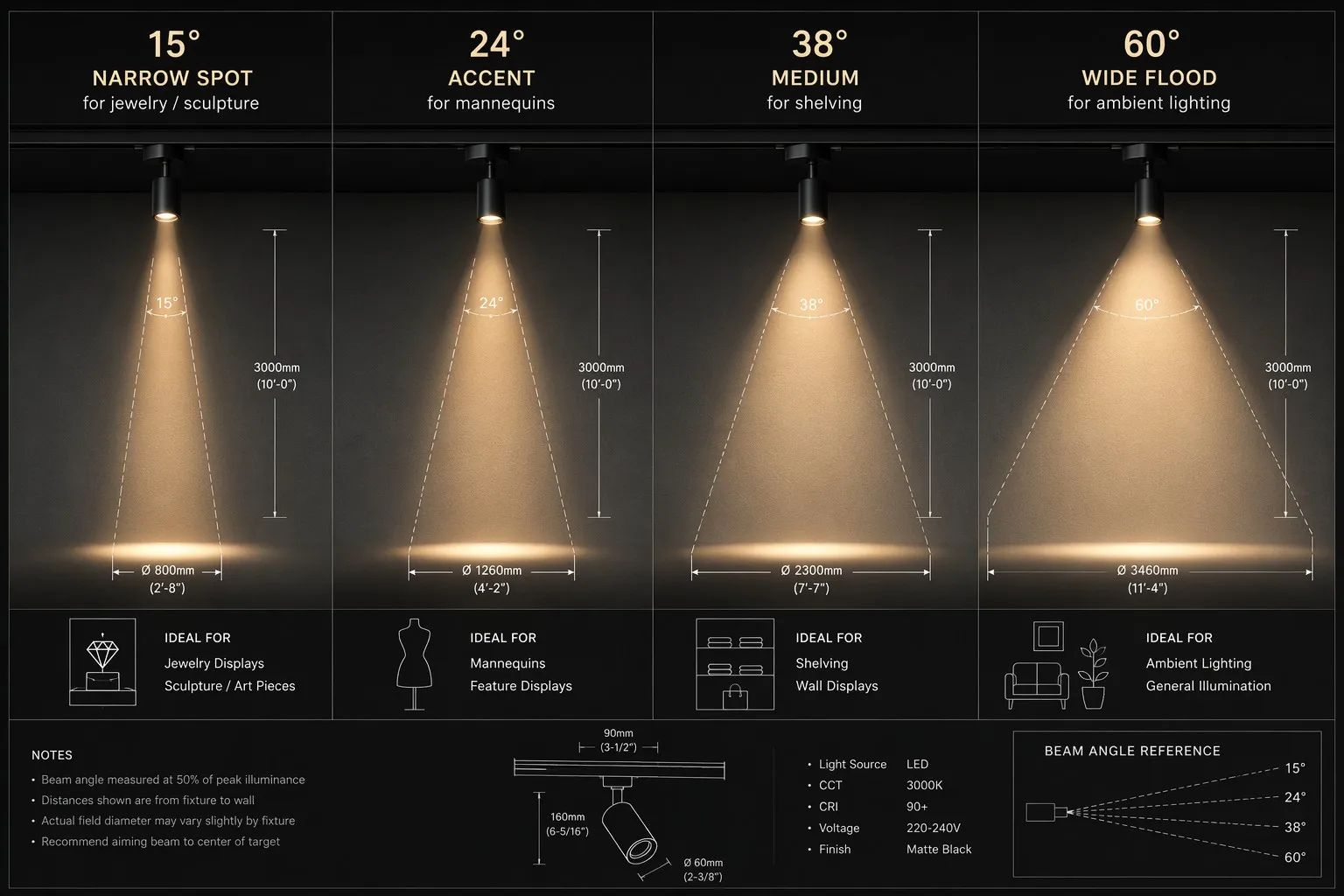

4. ábra: Sugárszög-stratégia – 15° ékszereknél/szobroknál, 24° próbababáknál, 38° polcoknál, 60° környezetinél.
Ékszerek, órák, szobrok, prémium kézitáskák. Koncentrált intenzitást és erős vizuális hierarchiát hoz létre.
Manökenek, divatbemutatók, múzeumi kiállítások. A legsokoldalúbb kiemelő gerenda kereskedelmi terek számára.
Polcok, termékasztalok, bútorkirakatok. Lágyabb átmenetek a folyamatos fedésért.
Cirkulációs zónák, nyitott kiskereskedelmi szintek, vállalati előcsarnokok. Széles környezeti megvilágítás.
A színvisszaadás közvetlenül befolyásolja, hogy a vásárlók hogyan érzékelik az árut. A CRI 90 szabványunk erős kiindulási alap; divat-kiskereskedelem, kozmetikumok és prémium anyagok esetében a CRI 95 magas R9-cel (telített vörös rendering) kérésre elérhető. Az R9 különösen fontos a bőrtónusok, a vörös szövetek, a bőr, az élelmiszerek és a meleg fa esetében. Egy lámpatest jól teljesíthet az általános CRI-n, miközben a telített vöröset továbbra is rosszul adja vissza – a divat- és kozmetikai projekteknek együtt kell értékelniük mindkét mutatót.
5. ábra: A High CRI (90+) visszaállítja a valódi textilszíneket és bőrtónusokat – ez kritikus a divatkereskedésben és a galériákban.

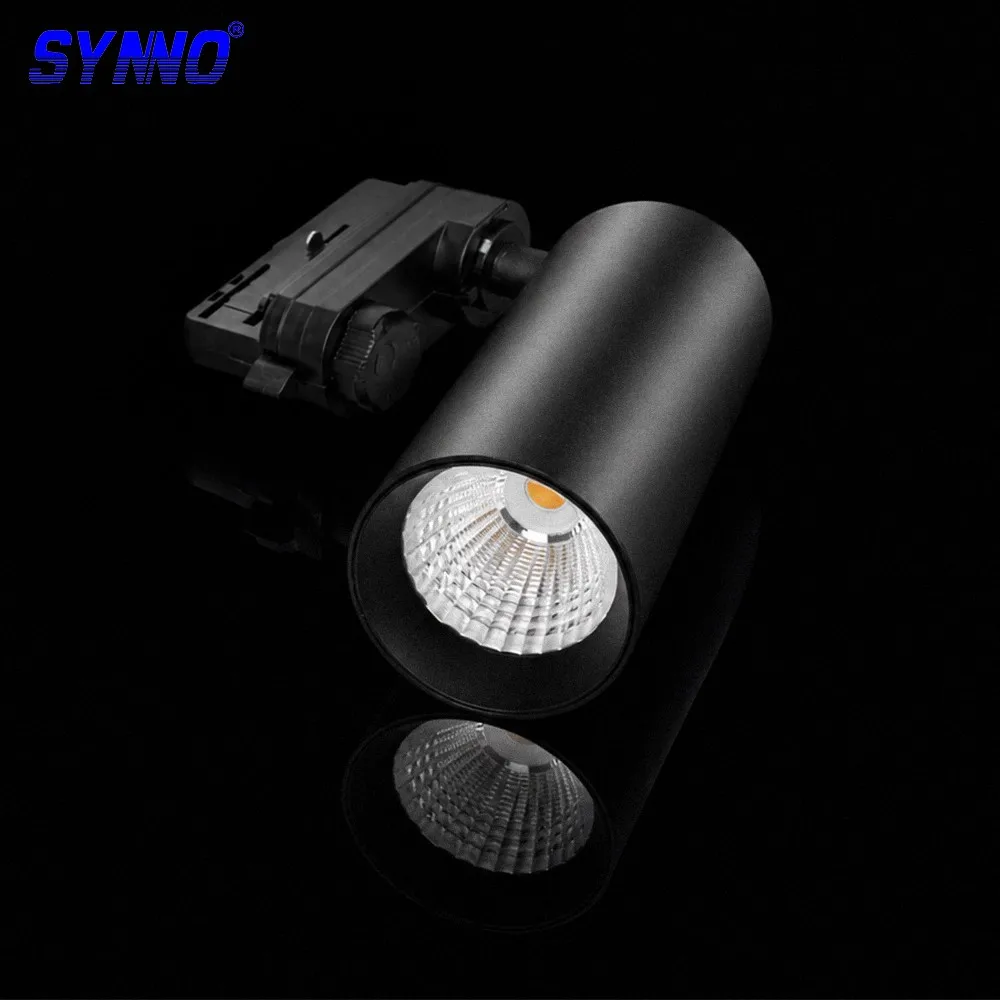

A pálya spotlámpákat gyakran az ügyfelek normál látómezejére irányítják, így elengedhetetlen a vakítás szabályozása. Mélyre süllyesztett COB pozicionálásunk (6. ábra) a LED-forrást messzebbre helyezi a házba, védve azt a normál látószögektől. Az opcionális tartozékok – méhsejt zsaluk, tükröződésmentes gyűrűk és fekete fényvisszaverők – tovább csökkentik a közvetlen forrás láthatóságát. A méhsejt alakú zsalu korlátozza a nagy látószögű fényt, és különösen hasznos a galériákban és az alacsony mennyezetű kiskereskedelemben, bár kissé csökkenti a leadott teljesítményt.
6. ábra: Mélyre süllyesztett COB csiszolt reflektorral – a kényelmes pályavilágítás optikai alapja.
A hagyományos kapcsolt sín az összes csatlakoztatott lámpatestet egyetlen elektromos csoportként kezeli. A DALI-2 rendszer a kompatibilis spotlámpákat egyedileg címezhető vezérlőcsomópontokká alakítja át – amelyek képesek csoportosításra, jelenet-visszahívásra, érzékelő-integrációra és ütemezett automatizálásra – feltéve, hogy a teljes architektúra (7. ábra) egyetlen kompatibilis hálózatként van kialakítva.

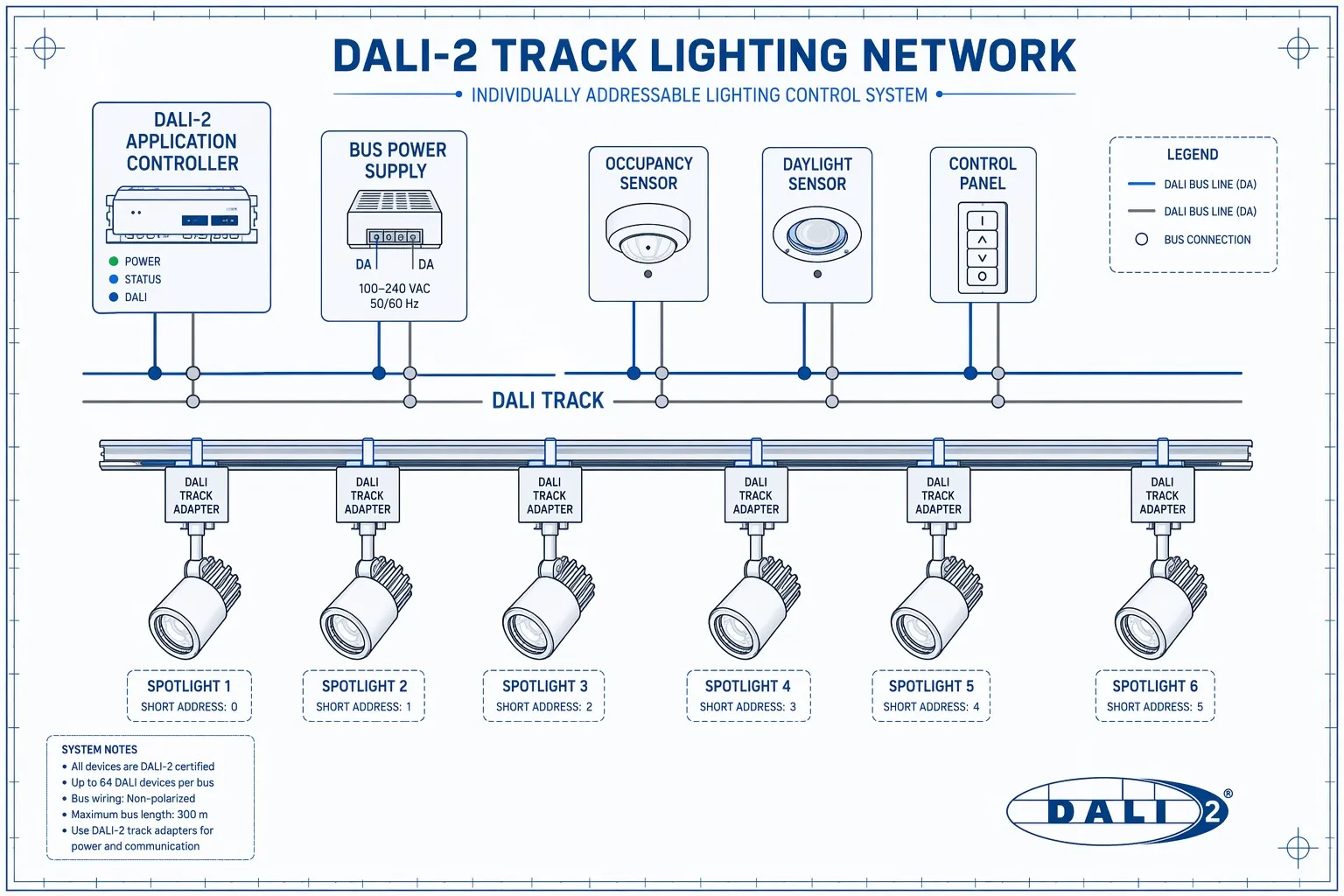

7. ábra: DALI-2 rendszerarchitektúra – Alkalmazásvezérlő, Bus Power, érzékelők és egyedi címzésű spotlámpák.
A pályavilágítási jeleneteket valódi kereskedelmi ritmusok köré kell megtervezni. Az „Új kollekció elindítása” jelenetben nagyobb hangsúly intenzitással és erősebb manöken-hangsúlyokkal. A "Daily Retail" színtér egyensúlyt teremt a vásárlók kényelme és az áruk tiszta láthatósága között. Az „esti fogadás” jelenet csökkenti a környezet intenzitását a körforgásos zónákban, miközben fenntartja a figyelmet a vendéglátó területekre. Egyik sem igényel újrahuzalozást – csak egy DALI vezérlőt és a helyesen címzett illesztőprogramokat.
A DALI-2 bemeneti eszközök – jelenlét- és fényérzékelők – mozgási vagy megvilágítási adatokat szolgáltatnak a vezérlőrendszernek. Kiskereskedelmi projektekben ez támogathatja a csökkentett teljesítményt a nem foglalt támogatási területeken, a nappali fényre érzékeny fényerő-szabályozást az üvegezés közelében, és az ütemezett leállást. Ezek a funkciók támogatják a Title 24 és az ASHRAE 90.1 vezérlési stratégiákat, bár a végső kód megfelelőségéhez projektspecifikus üzembe helyezés szükséges.
A pályalámpák hasonlónak tűnhetnek a fényképeken, miközben a telepítés után nagyon eltérően viselkednek. Az általános öntőforma termékek vonzóak a beszállítók számára, mert a szerszámok már rendelkezésre állnak – de ugyanazt a házat sok gyár értékesítheti különböző LED-ekkel, meghajtókkal és minőség-ellenőrzési szabványokkal. Az SL-TL11-hez hasonló magánformázó platform lehetővé teszi a gyártó számára, hogy összehangolt termékcsaládként fejlessze a mechanikai, optikai és termikus architektúrát.

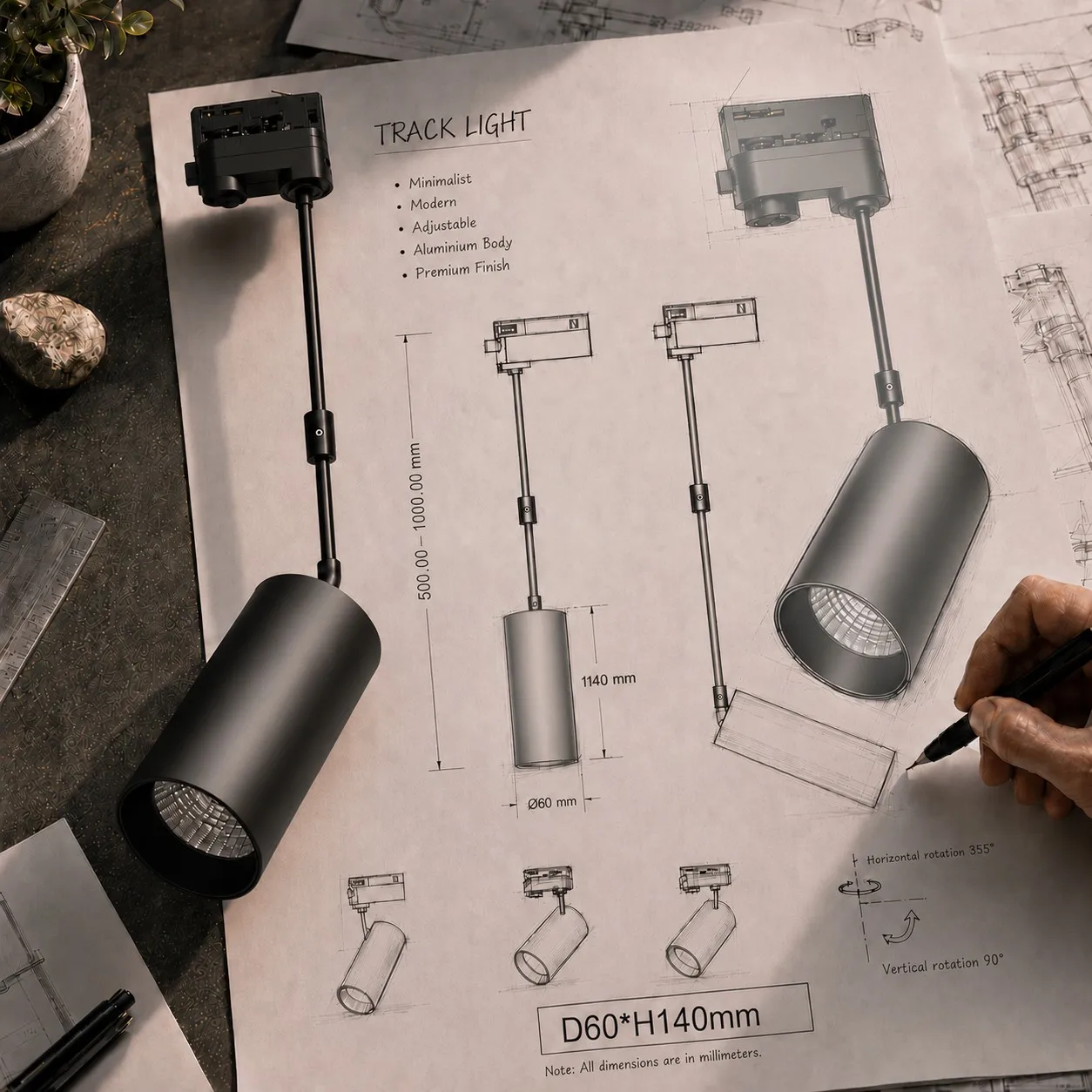

8. ábra: SL-TL11 tervrajz – 355°-os vízszintes elforgatás, 90°-os függőleges dőlés, D60×140mm.
A LED élettartama az üzemi hőmérséklettől függ. Az SL-TL11 integrált öntött alumínium teste a szerkezeti támogatást a hőelvezetéssel egyesíti: COB → MCPCB → Termikus interfész → Alumínium ház → Környezeti levegő . A műszaki rajzainkon látható állítható kardángyűrű megismételhető súrlódásra lett tervezve – élességállítás közben sima, célzás után azonban szilárdan rögzítve van. A 355°-os vízszintes elforgatás és a 90°-os függőleges dőlés minden elképzelhető megjelenítési szöget lefed a belső vezetők elcsavarása nélkül.
A matt fekete, matt fehér és egyedi RAL színekben kapható SL-TL11 megőrzi a felület egyenletességét a sín, az adapter, a ház és a tartozékok között. A kissé eltérő feketék vagy fehérek azonnal észrevehetők a prémium projektekben. A privát öntőforma-platform azt a magabiztosságot adja a kiskereskedőnek, hogy minden lámpatest ugyanazt a vizuális DNS-t használja.
A pályarendszer akkor válik hatásossá, ha világító rétegekbe szerveződik. Az 1. réteg (környezet) széles sugárnyalábú elárasztásokat használ a biztonságos keringés érdekében, anélkül, hogy túlterhelné az árut. A Layer 2 (Accent) keskeny és közepesen állítható spotlámpákat alkalmaz, hogy vizuális hierarchiát hozzon létre a próbababákon, grafikákon és terepasztalokon. A Layer 3 (Wall Washing) falmosó optikát használ a függőleges felületek megvilágítására, így az üzlet világosabbá és tágasabbá válik anélkül, hogy kizárólag a magas vízszintes megvilágításra támaszkodna.

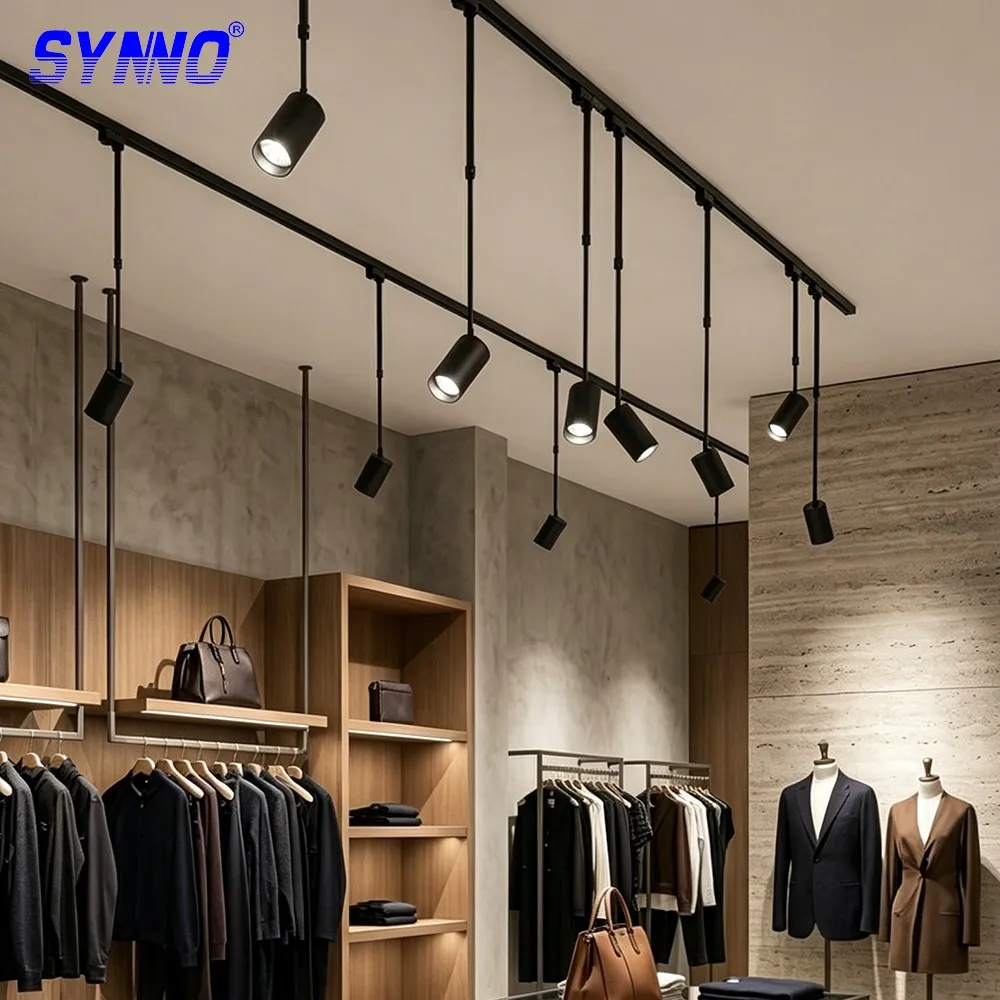

9. ábra: Pályavilágítás egy divatbutikban – a réteges kiemelő helyek és a falmosó modulok világos vizuális hierarchiát hoznak létre.

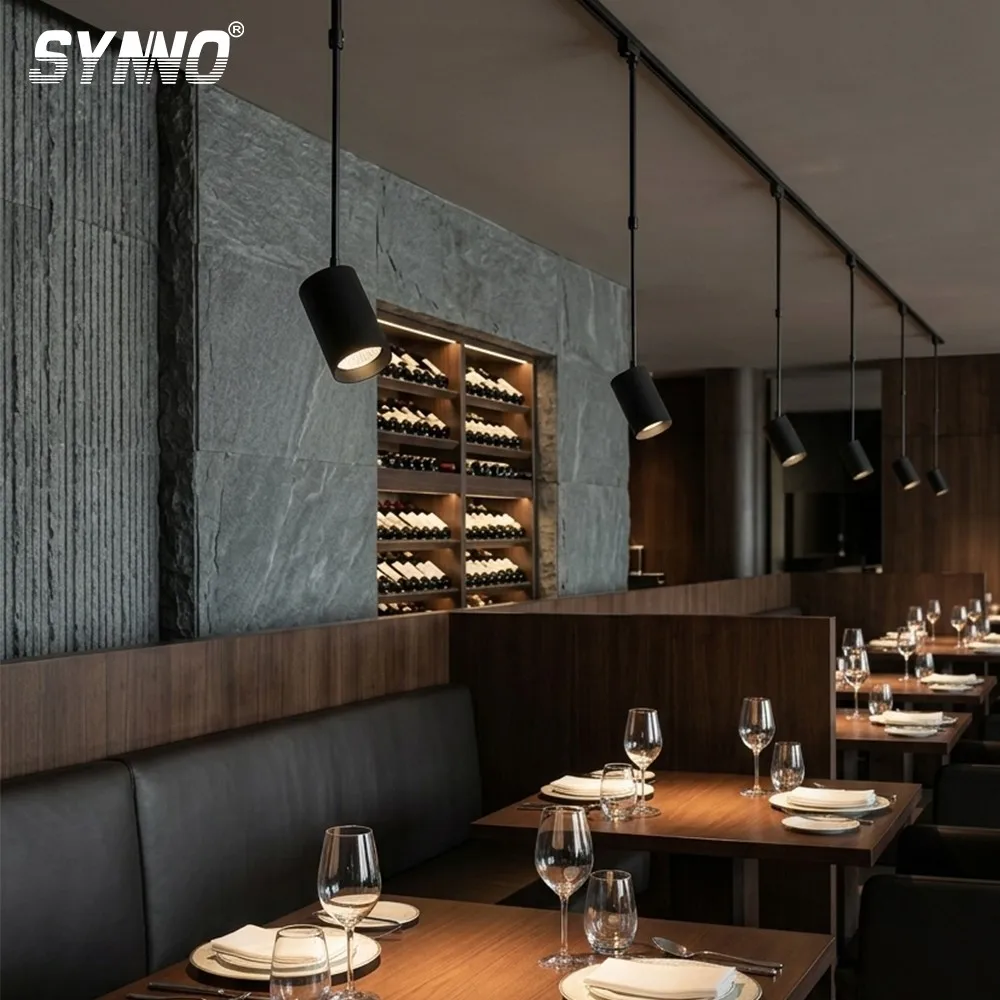

10. ábra: Függesztett pályás reflektorok egy előkelő étteremben – meleg CCT medencék határozzák meg az intim étkezési zónákat.
A pálya pozíciójának a célfelületre kell reagálnia, nem pedig automatikusan követnie kell a mennyezetrácsot. A falhoz túl közel elhelyezett vágányok meredek, egyenetlen gerendákat eredményeznek. A túl messze elhelyezett sávok tükröződést okoznak, vagy az ügyfelek árnyékot vetnek a kijelzőkre. A DIALux számítás meghatározza az elvárt teljesítményt; A helyszíni fókuszálás a valódi árukra, a tükröződésre és a vásárlók látványára reagál. Mindkettőre szükség van – a szimuláció önmagában nem tudja figyelembe venni az élő kereskedelmi terület árnyalatait.
Divatbutik próbababákkal a bejárat közelében, falra szerelt ruhákkal és nappali fénnyel a kirakatról: 3000K 24°-os foltok a próbababákon, 3000K 38°-os gerendák a termékasztalokon, 4000K 60°-os áradások a forgalmi zónákban, valamint DALI-jelenetek nappali, bemutató eseményekhez és esti eseményekhez.
| Elem | Opció | Kulcsjellemző | Legjobb telepítés |
|---|---|---|---|
| Nyomvonal típusa | 48V mágneses | Kompakt profil, moduláris, tiszta mennyezet | Prémium kiskereskedelem, vendéglátás |
| Nyomvonal típusa | 3 vezetékes vezetékes feszültség | Robusztus, nagy teljesítményű támogatás | Nagy kiskereskedelem, kiállítások |
| Gerenda | 15° / 24° / 38° / 60° | Spot → Árvíz gradiens | Kijelző típusonként |
| Ellenőrzés | DALI / 0-10V / Triac / BE-KI | Egyénileg címezhető | Rugalmas kiskereskedelem, múzeumok |
| CRI | 90 Standard / 95 kérésre | High R9 elérhető | Divat, kozmetika, galériák |
| Platform | Synno SL-TL11 (Private Mold) | 15/20/30W, D60-D100, 355°-os elforgatás | Kiskereskedelem, galériák, vendéglátás, vállalati |
A professzionális vágányvilágítási projektet nem egyetlen lámpatest határozza meg, hanem a sínsín minősége, az elektromos terhelés, az adapter konfigurációja, a vezérlővezetékek, a meghajtó kompatibilitása, az állítható kardánmechanika, a sugárzási szög, a vakítás szabályozása, a CRI, a termikus konvekció és az üzembe helyezés kapcsolata. A mágneses pálya kompakt építészeti integrációt kínál; A hagyományos hálózati feszültségű pálya mechanikai robusztusságot és nagyobb teljesítményű rugalmasságot biztosít. A DALI-2 a kompatibilis spotlámpákat egyedileg címezhető csomópontokká alakítja át – de csak akkor, ha a teljes architektúra megfelelően megtervezett.
Az SL-TL11 magánformázó platform további előnyt kínál: a házat, az optikai kamrát, a gimbalt, a hőelvezető szerkezetet és a meghajtó interfészét egyetlen koordinált rendszerként fejlesztették ki, nem pedig egy általános héj köré. A kereskedők és a tervezők számára ez a koordináció következetesebb gerendákat, tisztább mennyezeti integrációt, jobb termékbemutatót és a kereskedelmi környezet alakulásához alkalmazkodó világítási rendszert jelent.
