Két tájképi LED spotlámpa ugyanazt a teljesítményt, ugyanazt a CCT-t és akár ugyanazt a névleges sugárzási szöget is használhatja, de a telepítés után nagyon eltérő eredményeket hoz létre.
Lágy fénymezőt terjeszthetünk a lombozaton keresztül. A másik erősebb sugarat tarthat egy oszlopon, ahol a célon kívül kevesebb fény van. A különbség gyakran a másodlagos optikával kezdődik: reflektorral vagy lencsével.
Egyik sem jobb általánosan. A projektvásárlók számára hasznos kérdés: melyik optikai rendszer biztosítja a kívánt sugárminőséget, tükröződés-csökkentést és vizuális eredményt ebben az alkalmazásban?

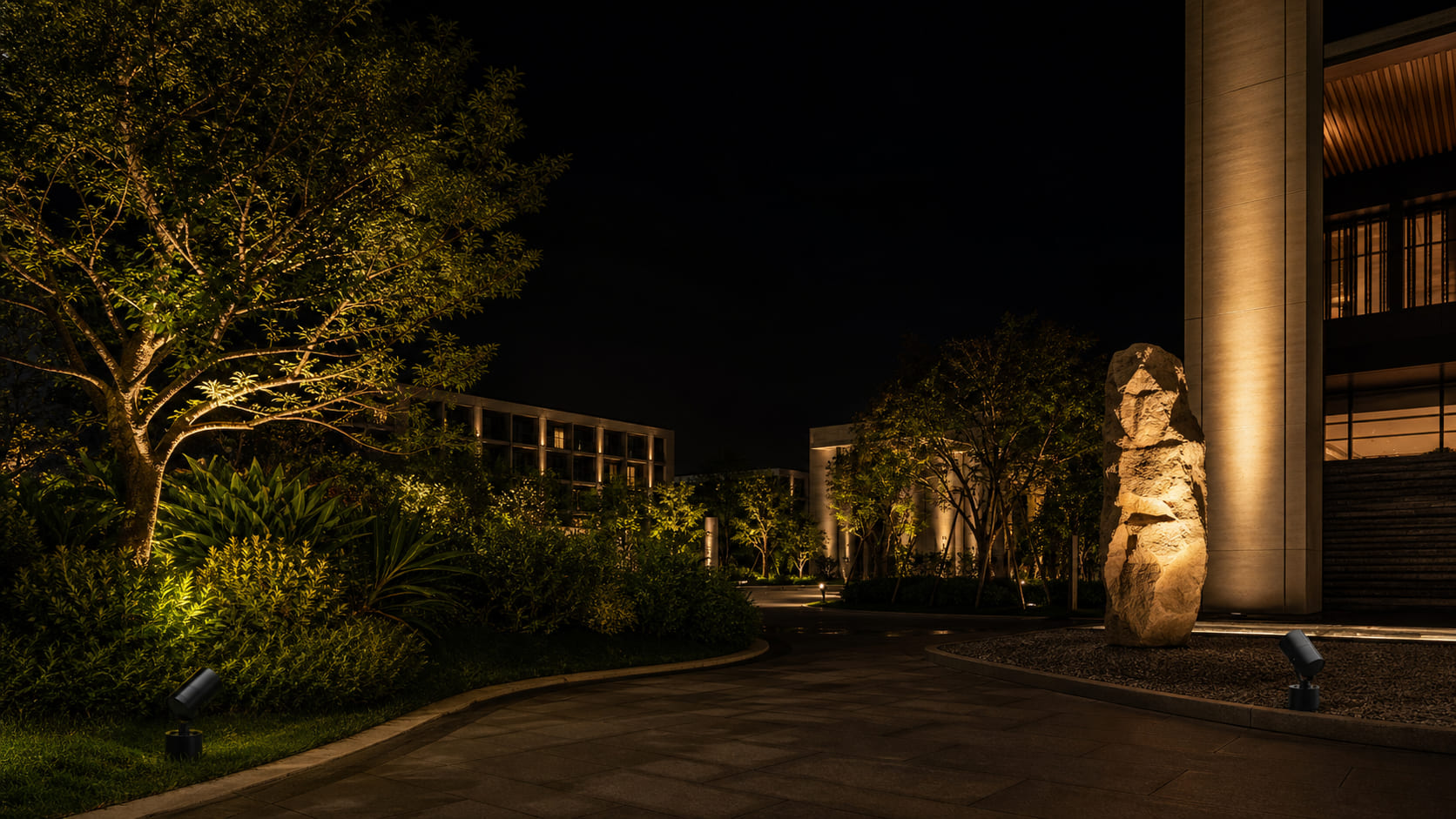

1. ábra Koncepcionális projektillusztráció: lágyabb mező az ültetvényeken és jobban szabályozott gerendák az építészeti elemeken. A végeredmény a teljes lámpatesttől és a telepítéstől függ.
Egy LED-csomag természetesen nem bocsát ki kész reflektorfénysugarat. A fény széles szögtartományban hagyja el a forrást. A másodlagos optika összegyűjti és átirányítja a kimenetet egy fának, falnak, szobornak, táblának vagy ültetőágynak megfelelő elosztásba.
A gyakorlatban az optika többet befolyásol, mint a sugárszélességet. Befolyásolja:
Ez az oka annak, hogy a watt és a lumen nem elegendő a specifikációhoz. A kisebb teljesítményű keskeny optika nagyobb intenzitást helyezhet el egy távoli oszlopon, mint egy nagyobb teljesítményű árvízeloszlás, míg a szélesebb lámpatest hatékonyabb lehet egy fa lombkoronán.
A reflektor egy formázott tükröző felület a LED körül. A felszínt elérő sugarak a cél felé irányulnak. A LED helyzetétől és a reflektor geometriájától függően egyes sugarak a nyitott elülső részen keresztül távozhatnak a reflektor érintése nélkül.
Ez a részben szabályozott komponens gyakran hozzájárul a fősugár körüli lágyabb mezőhöz. Tájvilágításban ez inkább hasznos lehet, mint pazarló. Az ágak, levelek és durva kövek ritkán rendelkeznek tiszta geometriai határokkal, így a fokozatos átmenet természetesebbé teheti a jelenetet.
A tipikus reflektáló tendenciák a következők:
A reflektor teljesítménye érzékeny a fókuszhelyzetre. A COB méretének, a LED magasságának, a reflektor mélységének vagy az első üvegnek a változása megváltoztathatja a fényt. A katalógusos sugárzási szög tehát egy tesztelt LED- és optikai konfigurációhoz tartozik, nem pedig automatikusan minden változathoz, amely ugyanazt a házat használja.
A „lencse” kifejezés több mintát takar. A teljes belső visszaverődés (TIR) lencse gyakori a kompakt LED-es spotlámpákban. A középső részen keresztüli fénytörést az oldalak körüli belső reflexióval kombinálja, így a LED-kimenet nagy részét átirányítja.
Ez támogathatja a szigorúbb vezérlést a tervezett sugáron kívül, határozottabb folt- és közegeloszlást, speciális sugárformákat és erősebb kontrasztot a cél és környezete között.
Az objektív azonban nem automatikusan tiszta sugárzású megoldás. A LED-forrás mérete, igazítása, optikai minőségű anyaga és felületi minősége egyaránt számít. A rossz egyezés gyűrűket, kemény hot spotot, színkülönbséget vagy gyenge külső mezőt hozhat létre.
A LEDiL optikagyártó elmagyarázza, hogy a TIR teljesítménye a LED és az optikai méret függvényében is változik; a lencse-családnév önmagában nem garantálja a végső sugarat. Ez az egyik oka annak, hogy a projektminták és a konfiguráció-specifikus fotometriai fájlok továbbra is szükségesek. Lásd a LEDiL TIR lencsék útmutatóját .

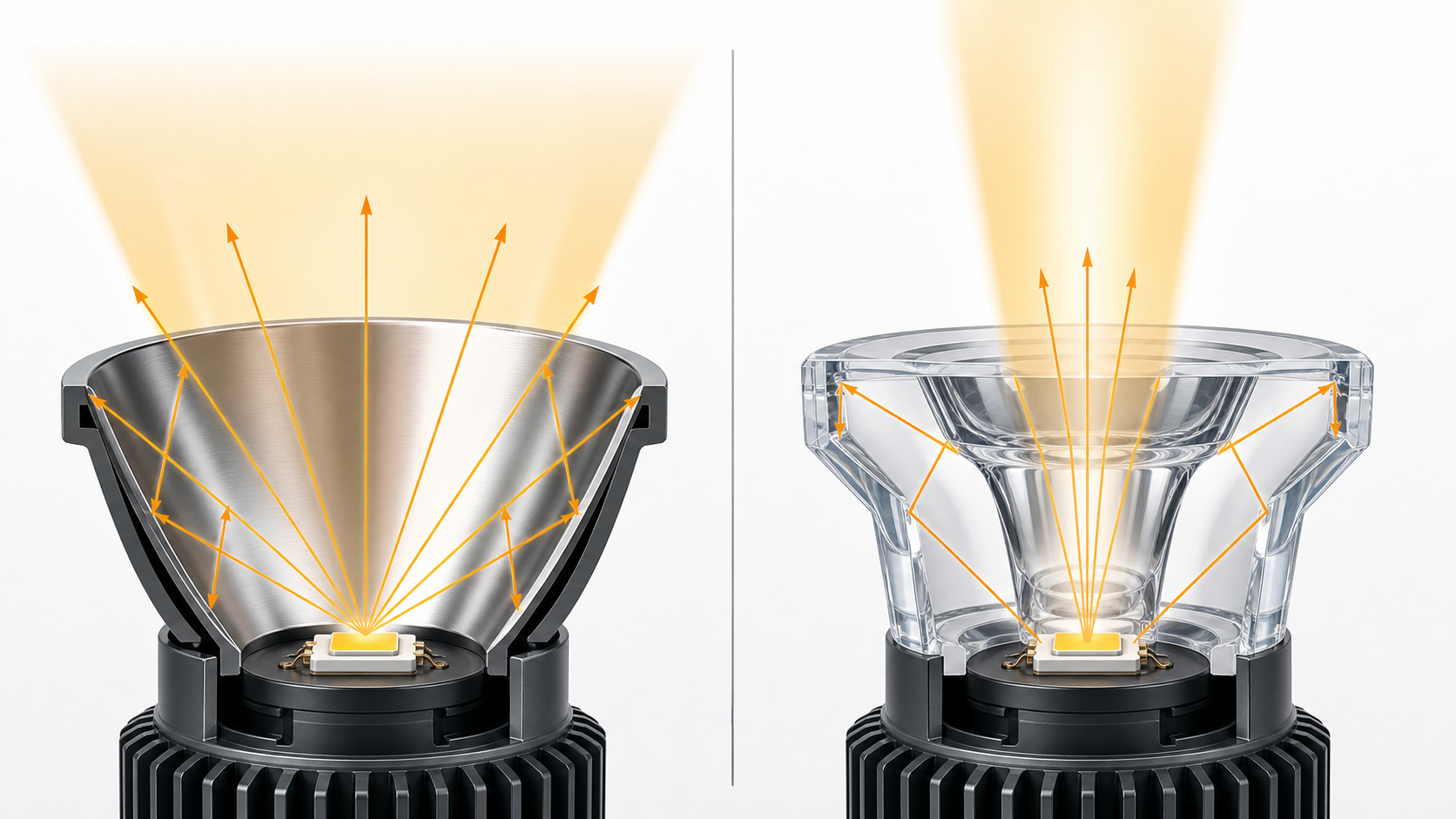

2. ábra Fogalmi optikai diagram. Balra: a sugarakat egy reflektor irányítja át, míg a nyitott elülső részen át távozhat némi fény. Jobb oldalon: a TIR lencse fénytöréssel és belső visszaverődéssel szabályozza a fényt. Ez egy magyarázó illusztráció, nem egy adott Synno modell sugárkövetési jelentése.
Az Illuminating Engineering Society meghatározza a sugárzási szöget azokban az irányokban, ahol a fényerősség a maximum 50%-ára esik. A mezőszög a 10%-os pontokat használja. Lásd a sugárszög és a térszög IES definícióit.
Ezért két lámpatestet nevezhetünk 24°-os spotlámpának, miközben eltérő külső mezőkkel rendelkeznek. Lehet tartani egy kompakt mezőt korlátozott kiömléssel; a másiknak sokkal szélesebb, lágyabb mezője lehet ugyanazon 24°-os nyaláb körül.
Egy lapos célpontra merőlegesen irányított szimmetrikus nyaláb esetében a korai lefedettségi becslés a következő:
5 m-es dobótávnál:
| Névleges sugárszög | Hozzávetőleges átmérő az 50%-os intenzitási pontoknál |
|---|---|
| 24° | 2,13 m |
| 36° | 3,25 m |
| 60° | 5,77 m |
Ez a számítás nem mutatja a középpont intenzitását, a mező szögét, a perem lágyságát vagy a megvilágítást a célon. Sík felületet és merőleges célt is feltételez. A fák, szobrok és a ferde fal megvilágítása fotometriai szimulációt, majd helyszíni ellenőrzést igényel.
Az optika összehasonlításakor kérdezze meg:
| Értékelési pont | Reflektor rendszer | Lencserendszer |
|---|---|---|
| Fényszabályozás | Átirányítja a fényvisszaverő felületet elérő sugarakat | A forráskimenet nagyobb hányadát tudja szabályozni |
| Gerenda széle | Geometriától függően gyakran lágyabb | Lehet jobban definiálni |
| Perifériás fény | Gyakran jobban látható | Csökkenthető vagy szándékosan alakítható |
| Általános vizuális hatás | Kevert, természetes megvilágítás | Precíz, nagyobb kontrasztú kiemelő világítás |
| Speciális formák | Általában kerek spot-to-flow gerendák | Kerek, ovális és aszimmetrikus opciók is lehetségesek |
| Optikai érzékenység | LED gyújtópont és reflektor geometria | LED mérete, igazítása és lencse kialakítása |
| Lehetséges műtermékek | Kiömlés, halo vagy egyenetlen külső mező | Gyűrűk, színelválasztás vagy forró pontok |
| A legjobb jóváhagyási módszer | Fotometriai adatok plusz teljes körű makett | Fotometriai adatok plusz teljes körű makett |
Ezek tendenciák, nem egyetemes szabályok. Egyes modern optikák fényvisszaverő és fénytörő felületeket kombinálnak, és a gondosan megtervezett reflektor felülmúlhatja a rosszul illeszkedő lencséket.

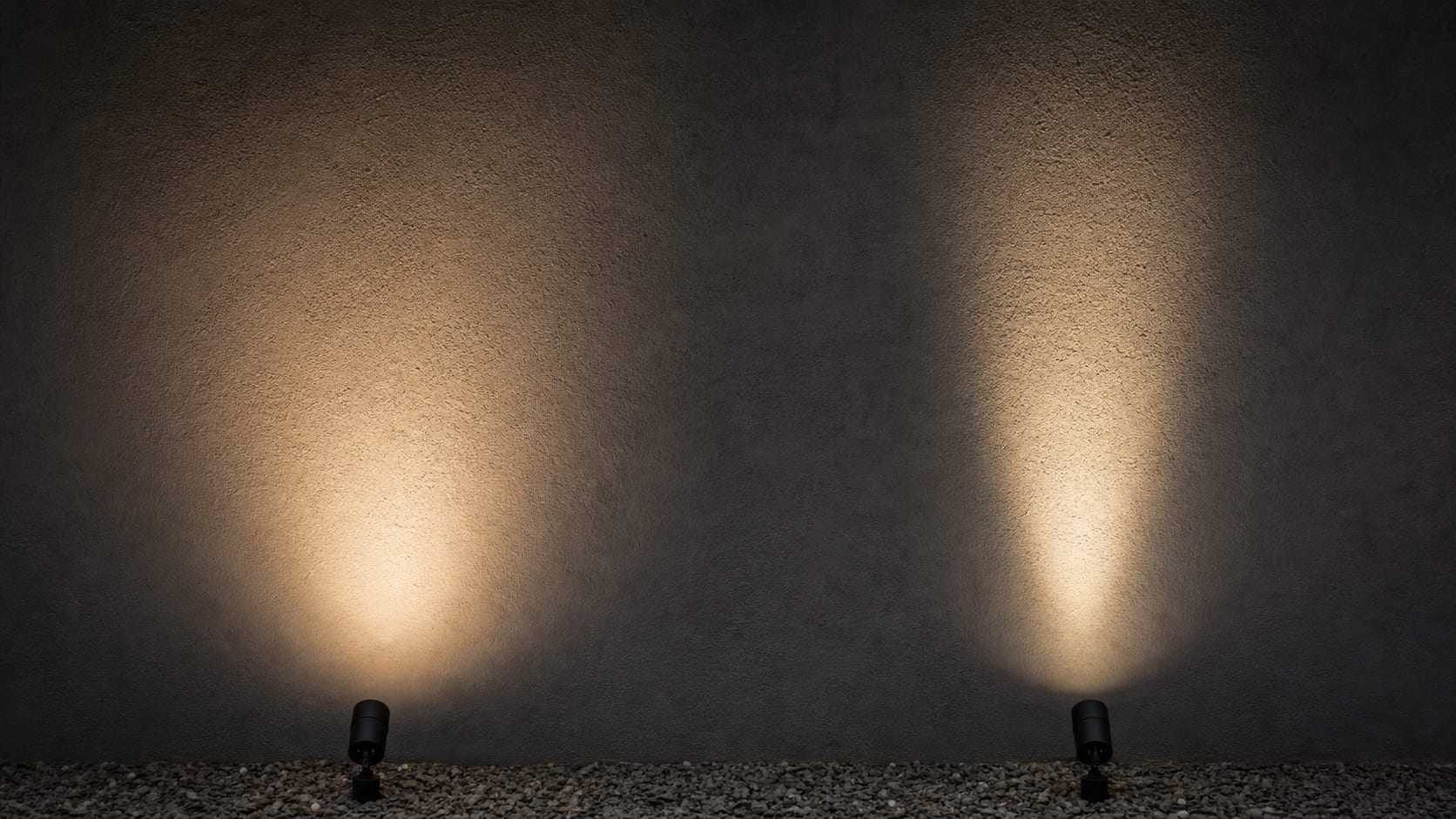

3. ábra: Ellenőrzött vizuális összehasonlítás, amely egy lágyabb reflektor típusú mezőt és egy jobban meghatározott lencse típusú mezőt illusztrál. A beszerzés jóváhagyásához ismételje meg a tesztet fizikai gyártási mintákkal rögzített távolságban, expozícióban, CCT-ben és kimenetben.
Egyik optikai típus sem garantál alacsony tükröződést.
A kültéri kényelmetlenség általában akkor jelentkezik, ha egy személy nagy fényerejű LED-et vagy optikai apertúrát lát a normál látószög közelében. Az objektív csökkentheti a fénysugáron kívüli kiömlést, de közvetlenül nézve mégis rendkívül fényesnek tűnhet. A reflektor lágyabb mezőt hozhat létre, miközben a kitett COB továbbra is súlyos kényelmetlenséget okoz.
Ha a LED-et és az optikát mélyebbre helyezi a házban, az megnöveli az árnyékolást. Az IES határozza meg a lámpatest árnyékolási szögét azzal az iránysal, amelynél a csupasz forrás először láthatóvá válik. Lásd az IES árnyékolási szög definícióját .
A mechanikus pajzs blokkolhatja a rekesznyílás nagy szögű kilátását. Ez különösen értékes az utak, teraszok, szállodabejáratok és járműfeljárók mellett.
A gyalogosok felé irányított, szigorúan ellenőrzött optika továbbra is vakító fényt okoz. Úgy helyezze el a lámpatestet, hogy a sugár legvilágosabb része ne nézzen a bejáratokra, az ülőhelyekre, a szomszédos ablakokra vagy a közös járási irányokra.
A nagyon keskeny optika rövid hatótávolságon szükségtelenül fényes forró pontot hozhat létre. Szélesebb sugár, kisebb teljesítmény vagy nagyobb visszaesés kényelmesebb eredményt hozhat.
A tükröződést a néző pozíciójából kell ellenőrizni, nem csak a célpontból. Járja végig a megközelítési útvonalakat, és vizsgálja meg a lámpatestet álló, ülő és jármű szemmagasságból.

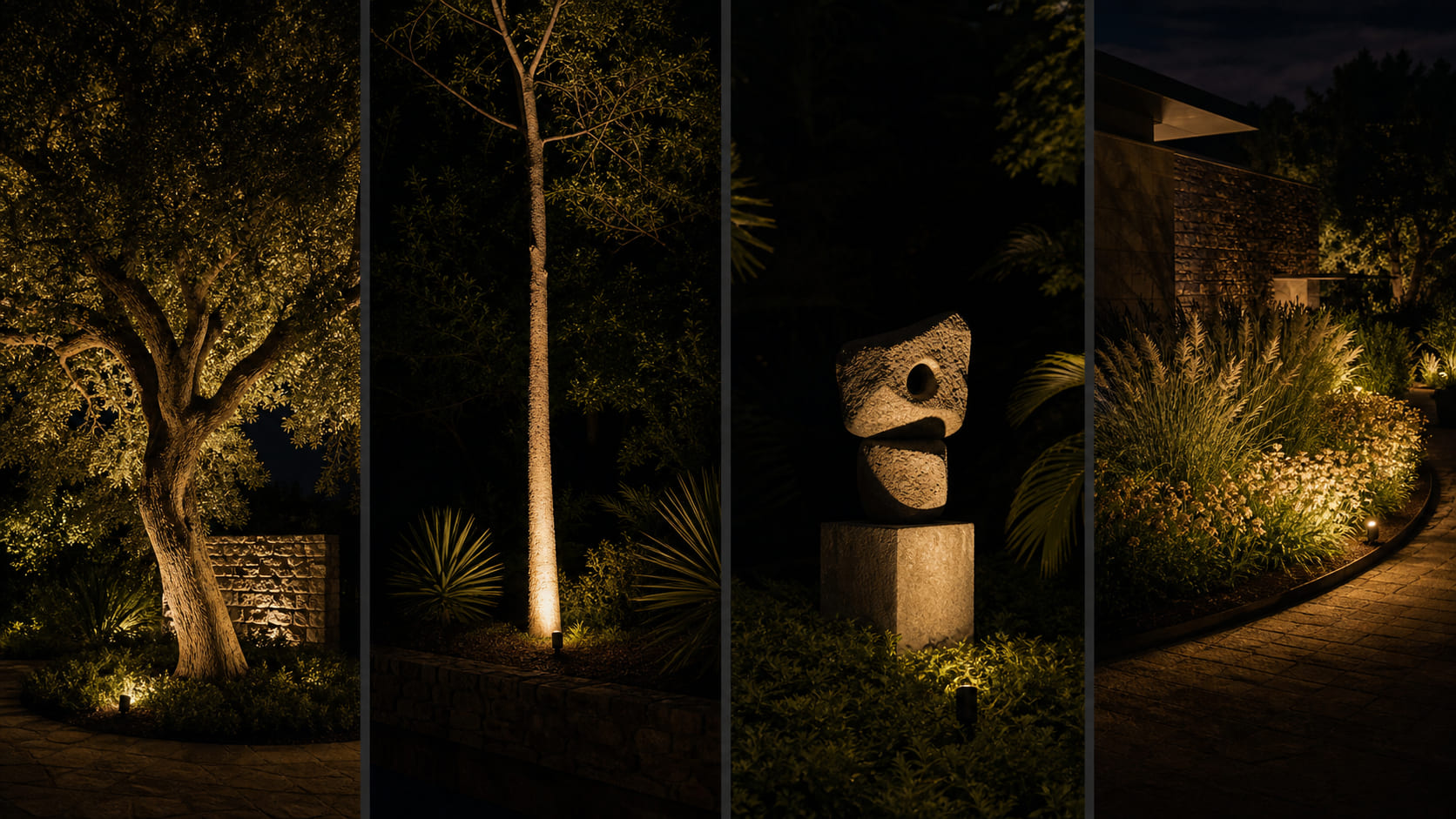

4. ábra Alkalmazási koncepció balról jobbra: széles lombkorona, magas törzs, szobor és alacsony ültetés. A célméreteknek, a szerelési helyzetnek és a nézési iránynak kell meghatároznia a végső optikát.
A közepes reflektor-eloszlás gyakran ésszerű kiindulópont, mivel a perifériás mező szabálytalan ágakon és leveleken keresztül terjedhet. A lágyabb átmenet segít elkerülni a lapos kör alakú foltokat.
Használjon keskenyebb lencsét, ha a berendezésnek magas lombkoronát kell elérnie, át kell haladnia az ültetés egy korlátozott nyílásán, vagy kerülnie kell a közeli utat vagy ablakot.
A keskeny vagy közepes objektív több fényt tarthat a függőlegesen, és csökkenti a túllövést. Erősítse meg a függőleges lefedettséget: a ferdén irányított nyaláb elliptikussá válik a felületen.
A meghatározott objektívvezérlés általában megkönnyíti a célpont elkülönítését a sötétebb háttértől. A reflektor akkor is megfelelő lehet, ha a kialakítás enyhébb átmenetet kíván meg a környezethez.
A szorosan elhelyezett legeléshez a nyaláb egyenletessége, a célzás és a szerelvénytávolság fontosabb, mint az optikai címke. A reflektor lágyabb mezőn keresztül fedheti fel a textúrát, míg egy megfelelő lencse a homlokzat szélén túl is szabályozhatja a fényt.
A széles vagy ovális lencse a lámpatest mögött kevesebb kibocsátással képes elosztani a fényt a határ mentén. A puha fényvisszaverő sugár akkor is működik, ha a természetes keveredés az elsődleges. Mindkét esetben tartsa távol a fényes rekesznyílást a szomszédos útvonaltól.
A Synno SL-FL-F1A saját formájú LED-es tájképi spotlámpája aktív gyártás alatt áll mind a reflektor, mind az objektív konfigurációkkal. Ez egynél több optikai útvonalat biztosít a projektvásárlóknak, miközben megőrzi a termék összehangolt megjelenését.
A 2026-os Synno privát termékkatalógus a következőket tartalmazza:
| SL-FL-F1A konfiguráció | Megjelent energiaellátási lehetőségek | Közzétett sugárbeállítások |
|---|---|---|
| Reflektor, kompakt | 5-7W | 18° / 25° / 35° |
| Reflektor, közepes | 7-12W | 15° / 24° / 36° |
| Reflektor, nagyobb | 15-20W | 15° / 24° / 38° / 60° |
| Objektív, közepes | 12W | 15° / 24° / 36° / 50° |
| Lencse, nagyobb | 18W | 15° / 24° / 38° / 50° |
A szabványos kültéri behatolás elleni védelem IP66 . A család alumínium házat használ, és támogatja a 2700K-tól 6000K-ig terjedő CCT-választási lehetőségeket, a CRI 80 vagy CRI 90 projektopciókat, valamint a hálózati feszültségű vagy 24 V-os DC alacsony feszültségű konfigurációkat. A CRI 95 főként egyes prémium beltéri termékekhez használatos, és nem szerepel szabványos specifikációként ehhez a kültéri családhoz.
A végleges elérhetőséget a kiválasztott méret, watt, LED, optika, illesztőprogram és célpiaci tanúsítvány alapján kell megerősíteni.
Vállalkozók, forgalmazók és importőrök számára egy koordinált platform:
Konfiguráció-specifikus jóváhagyás: A 12 W-os objektívverzióhoz tartozó IES-fájlt nem szabad egy 12 W-os reflektor verzióhoz használni, pusztán azért, mert a ház hasonló.
Tudjon meg többet az SL-FL-F1A LED tájfényszóróról és a Synno LED-es tüskés lámpáiról és kerti spotlámpáiról .
Egy hasznos mintateszt ellenőrzi azokat a változókat, amelyek kiértékelés alatt állnak.
Hasonlítsa össze ugyanazt a CCT-t, CRI-t, a meghajtóáramot és a hozzávetőleges lumen-kibocsátást. Ne ítélje meg a 3000K CRI 90 mintát a 4000K CRI 80 mintához képest, mintha az optika lenne az egyetlen különbség.
Jelölje meg a rögzítés helyét és a célpontot. Mindkét fényképhez használjon rögzített expozíciót és fehéregyensúlyt. A telefon automatikus expozíciójával a gyengébb fénysugár ugyanolyan fényesnek tűnik, mint az erősebb.
Ne csak a közepét nézze. Ellenőrizze a forró pontokat, a gyűrűket, a színeltéréseket, az élek simaságát, a nem kívánt kiömlést, a rekesz fényességét a gyalogos szemmagasságában és a konzisztenciát több mintán.
Az elülső üveg, a méhsejt zsalugáterek, a horzsolások és a tükröződésmentes burkolatok megváltoztathatják a kimenetet és az elosztást. A jóváhagyott mintának meg kell egyeznie a tervezett anyagjegyzékkel.
Jegyezze fel a modellt, a LED-et, az optikai kódot, a teljesítményt, a CCT-t, a meghajtót, az előlapot és a tartozékokat. Nagy rendelés esetén csatolja ezeket az adatokat és a jóváhagyott fotometriai fájlt a vásárlási specifikációhoz.
A reflektor vagy lencse verzió jóváhagyása előtt kérje:
A korai sugártervezés érdekében olvassa el a Synno útmutatóját is a tájvilágítás sugárszögének kiválasztásáról , valamint a fák megvilágításához szükséges reflektor kiválasztásáról szóló gyakorlati ismertetését.
Nem. A TIR-lencse a forráskimenet nagy részét képes szabályozni, de a teljes optikai hatékonyság az anyagtól, a geometriától, a LED-illesztéstől, az elülső üvegtől és egyéb veszteségektől függ. A jól megtervezett reflektor rendkívül hatékony lehet, míg a nem megfelelő lencse fényt veszíthet.
A fényvisszaverő gyakran hasznos széles lombkorona esetén, mivel lágyabb mezője. A keskeny vagy közepes objektív jobb lehet a törzshöz, magas objektumokhoz vagy szigorú kiömlési korlátokkal rendelkező helyekhez. A végső választást a fa mérete, a levélsűrűség, a rögzítési távolság és a közeli látóvonalak határozzák meg.
A keskeny nyaláb általában egy kisebb területre koncentrálja az intenzitást, amely hosszabb dobást is képes támogatni. A tényleges hatótávolság továbbra is a lámpatest teljesítményétől, a középső intenzitástól, a légköri viszonyoktól és a cél reflexiótól függ.
Igen. A vegyes optika gyakran az erősebb tervezési megoldás: lencsék oszlopokhoz és táblákhoz, reflektorok széles ültetéshez és árnyékolt szélesebb elosztások az utak közelében.
Szerelje fel mindkét mintát a kívánt magasságban és célszögben. Tekintse meg őket a bejáratokról, utakról, ülőhelyekről, ablakokról és a jármű megközelítéséről. Ellenőrizze, hogy a fényes rekesz látható-e, ne csak azt, hogy a fény eléri-e a célt.
Kérje a pontos adatlapot, a konfigurációspecifikus IES/LDT fájlt, az optikai kódot, a LED- és az illesztőprogram adatait, az IP-dokumentációt, a jóváhagyási jegyzőkönyv mintáját és az írásos megerősítést, hogy a gyártás a jóváhagyott optikai konfigurációt használja.
A reflektor kontra lencse nem egy univerzális győztes verseny. Ez egy választás a fényformálás különböző módjai között.
A reflektor lágyabb mezőt hozhat létre, amely természetesen illeszkedik a lombozathoz és a texturált felületekhez. A lencse szorosabb ellenőrzést biztosít, ha a kiömlés, a kontraszt vagy a célhatárok számítanak. Mindkét esetben a beépítési eredmény a komplett lámpatesttől függ: LED, optika, ház, árnyékolás, üveg, meghajtó, célzás és beépítési helyzet.
A megbízható specifikáció érdekében határozza meg a célt, listázza ki a gerendát, tekintse át a helyes fotometriai adatokat, és hagyja jóvá az eredményt egy teljes körű makett segítségével.
A Synno reflektor- és lencsekonfigurációkat kínál az SL-FL-F1A IP66 magánformázó fekvő spotlámpa-családon belül, projektspecifikus sugár-, teljesítmény-, CCT-, CRI- és feszültségopciókkal. Konfiguráció-specifikus adatlapok, fotometriai fájlok vagy mintákért forduljon műszaki csapatunkhoz.
