Hogyan szereljük fel a LED-es sínlámpát 5 egyszerű lépésben?

LED-es pályalámpa felszerelése 5 egyszerű lépésben

A LED-es pályavilágítás az egyik legrugalmasabb és legnépszerűbb világítási megoldás otthonok, üzlethelyiségek, galériák, irodák és kereskedelmi belső terek számára. Moduláris felépítése, állítható fejei és letisztult építészeti megjelenése ideálissá teszik funkcionális és kiemelő világításhoz egyaránt.

Sok telepítő és projekttulajdonos azonban alábecsüli a megfelelő telepítés fontosságát. A helytelen vezetékezés, a rossz szerelés vagy a sínrendszerek félreértése elektromos problémákhoz, gyenge világítási teljesítményhez és akár biztonsági kockázatokhoz is vezethet.

Ez az útmutató elmagyarázza , hogyan kell a LED-es sínlámpákat helyesen felszerelni öt egyszerű lépésben , valamint a gyakori hibák elkerüléséhez és a hosszú távú megbízhatóság biztosításához szükséges műszaki ismereteket.

Függetlenül attól, hogy Ön vállalkozó, villanyszerelő, tervező vagy forgalmazó, aki tanácsot ad az ügyfeleknek, ez a cikk praktikus és professzionális telepítési referenciát nyújt.

A LED-es pályalámpa összetevőinek megismerése a telepítés előtt

A telepítés megkezdése előtt fontos megérteni a pályavilágítási rendszer három fő részét:

1. Sínsín (Track Bar) – A mennyezetre vagy falra szerelt villamosított sín

2. Síncsatlakozó és tápellátás – A pályát árammal látja el

3. LED-es sínlámpafejek – A sínre szerelt állítható lámpatestek

Ezen összetevők egymásra hatásának megfelelő megértése egyszerűvé és biztonságossá teszi a telepítést.

Szükséges eszközök és anyagok

A telepítés előtt készítse elő a következő szerszámokat:

• Fúró és fúrószárak

• Csavarhúzó

• Feszültségvizsgáló

• Mérőszalag

• Ceruza/jelölő

• Drótcsupaszító

• Rögzítőcsavarok és horgonyok

• Létra

• Elektromos szalag

• Sínes csatlakozók (I, L, T, X típusok, ha szükséges)

Biztonsági felszerelések:

• Hőszigetelt kesztyű

• Védőszemüveg

1. lépés – Tervezze meg az elrendezést és kapcsolja ki

A. Tervezze meg a pályaelrendezést

Először határozza meg:

• Ahová a pályát telepítik

• A fénysugarak iránya

• A szükséges vágányfejek száma

• Távolság a falaktól és tárgyaktól

A pályalámpákat általában a következőkre használják:

• A műalkotás kiemelése

• Kiskereskedelmi termékbemutatók

• Konyhai pultok

• Irodai asztalok

• Építészeti akcentusok

Mérje meg és jelölje meg a mennyezetet vagy a falat, ahol a sín rögzítésre kerül.

B. Kapcsolja ki a tápegységet

Bármilyen elektromos munka előtt:

• Kapcsolja ki a fő áramellátást

• Használjon feszültségvizsgálót a feszültségmentesség ellenőrzésére

Ez a lépés kritikus a biztonság szempontjából.

2. lépés – Szerelje fel biztonságosan a sínsínt

A. Mark fúrási pontok

Tartsa a sín sínt a mennyezethez, és jelölje meg a csavarok helyzetét. A legtöbb síneken előre kifúrt rögzítőlyukak vannak.

B. Fúrjon és helyezzen be horgonyokat

Ha gipszkartonra vagy betonra szereli, fúrjon lyukakat és helyezzen be fali/mennyezeti dübeleket.

C. Rögzítse a sín sínt

Rögzítse a sínt csavarokkal. Biztosítsa:

• A sín egyenes

• Szorosan rögzítve van, hajlítás nélkül

• Nincs mozgás

A laza sín rossz elektromos érintkezést és eltolódást okozhat.

3. lépés – Csatlakoztassa a tápegységet a pályához

Ez a legtechnikaibb lépés.

A. Azonosítsa a vezetékeket

A tipikus vezetékezés a következőket tartalmazza:

• Élőben (L)

• Semleges (N)

• Föld (G)

B. Csatlakoztassa a Track Power terminálhoz

Nyissa ki a sín tápcsatlakozóját, és csatlakoztassa:

• Éles vezeték az L terminálhoz

• Semleges vezeték az N kivezetéshez

• Földelő vezeték a földelési pontig

Húzza meg jól a csavarokat, és zárja le a fedelet.

C. Csatlakoztassa az áramellátót a sínhez

Csúsztassa vagy pattintsa be a csatlakozót a sínbe a kialakításnak megfelelően (vég- vagy középső előtolás).

4. lépés – Telepítse a síncsatlakozókat (ha szükséges)

Ha az elrendezés fordulatokat vagy bővítményeket tartalmaz, használjon csatlakozókat:

Szilárdan rögzítse a csatlakozókat, és ügyeljen a helyes polaritásra.

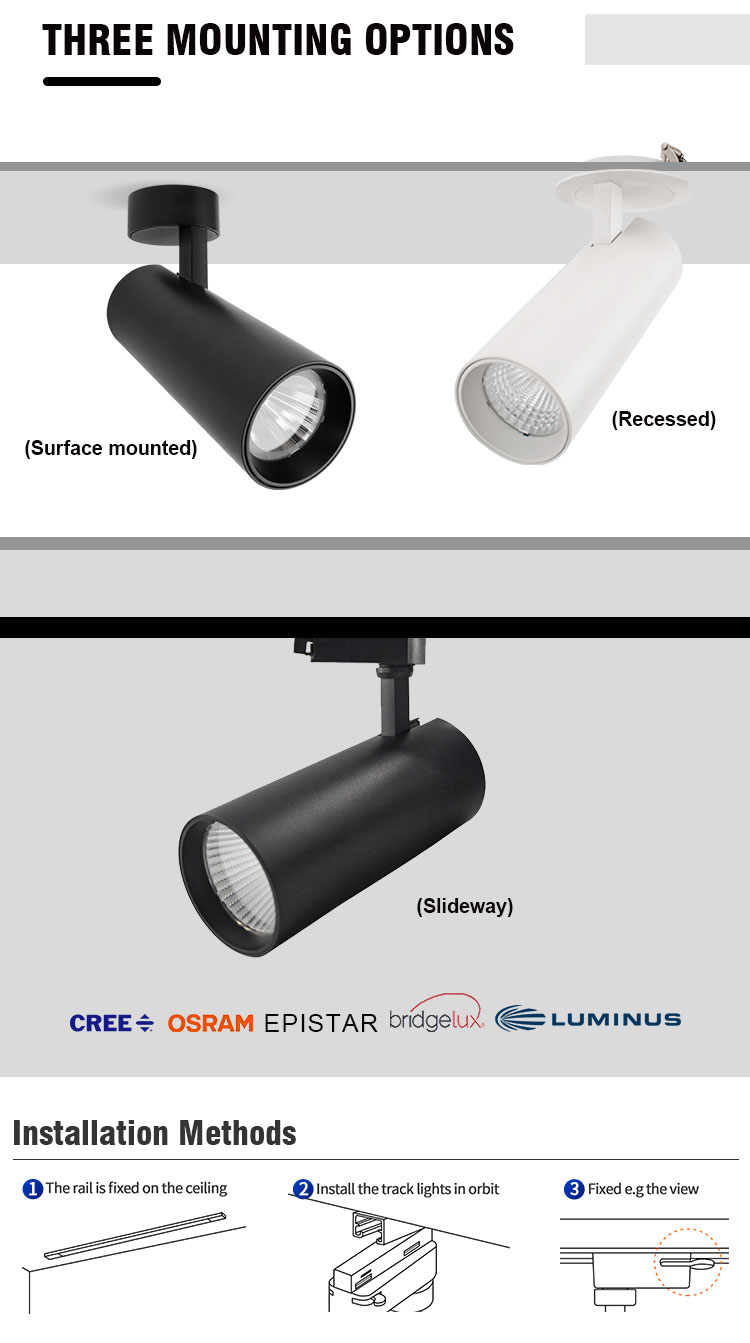

5. lépés – Szerelje fel a LED-es sínlámpafejeket

A. Helyezze be az adaptert a sínbe

Minden sínlámpához tartozik egy adapter. Helyezze be a sínbe, és csavarja/reteszelje a helyére.

B. Állítsa be az irányt

A LED sínfejek állíthatók:

• Döntse függőlegesen

• Vízszintesen forgassa el

Irányítsa a lámpákat a kívánt tárgyakra vagy területekre.

C. Kapcsolja be a tápfeszültséget és tesztelje

Állítsa vissza az áramellátást, és tesztelje az egyes lámpákat:

• Biztosítson stabil megvilágítást

• Ellenőrizze a villogást

• Ellenőrizze a helyes célzást

Gyakori telepítési hibák, amelyeket el kell kerülni

❌ Nem kapcsolja ki az áramellátást
❌ Laza sínszerelés
❌ Nem megfelelő vezetékcsatlakozások
❌ Különböző sávszabványok keverése (2-vezetékes, 3-vezetékes, 4-vezetékes)
❌ A sínfejek nem megfelelő kényszerítése a sínbe
❌ Rossz elrendezési tervezés, ami egyenetlen megvilágítást okoz

A sávtípusok megértése (nagyon fontos)

A pályarendszerek nem univerzálisak. Vannak:

• 2 vezetékes nyomvonal – Alapvető be-/kikapcsolás

• 3 vezetékes pálya – Két áramkör, rugalmas vezérlés

• 4 vezetékes (3 fázisú) sín – Kereskedelmi és kiskereskedelmi használatra

• Mágneses sínrendszerek – Modern építészeti tervezés

Mindig ügyeljen arra, hogy a sínlámpák megfeleljenek a vágánytípusnak.

Mennyezettípusok és beépítési szempontok

Beton mennyezet

Fúrást és rögzítést igényel.

Gipsz/gipszkarton mennyezet

A stabilitás érdekében használjon tágulási horgonyokat.

Fa mennyezet

A közvetlen csavarok elegendőek.

Függesztett mennyezet

Használjon tartókonzolokat a csempe felett.

Biztonsági tippek a hosszú távú megbízhatóság érdekében

• Ne terhelje túl a pályát túl sok fejjel

• Használjon hitelesített illesztőprogramokat

• Biztosítson megfelelő szellőzést

• A vezetékeket tartsa szigetelve

• Kövesse a gyártó útmutatásait

Ideális távolság a sínlámpák között

A kiegyensúlyozott világításhoz:

• 60-100 cm a sínfejek között általános világításhoz

• 30-50 cm kiemelő világításhoz

• A sugárzási szög és a teljesítmény alapján állítsa be

A LED-es sínlámpa megfelelő telepítésének előnyei

A helyes telepítés biztosítja:

• Stabil elektromos csatlakozás

• Villogásmentes teljesítmény

• Hosszabb élettartam

• Jobb fényhatás

• Könnyű karbantartás

A LED-es pályavilágítás alkalmazásai telepítés után

• Kiskereskedelmi reflektorfény

• Művészeti galéria világítás

• Konyhai munkavilágítás

• Irodai világítás

• Szállodai folyosók

• Bemutatótermek

• Lakossági nappali helyiségek

Karbantartás a telepítés után

A LED-es sínlámpák minimális karbantartást igényelnek:

• Rendszeresen tisztítsa meg a lencséket

• Ellenőrizze a nyomvonal beállítását

• Győződjön meg arról, hogy az adapterek szorosak maradnak

• Könnyen, újrahuzalozás nélkül cserélje ki a fejeket

Miért fontos a professzionális telepítés a kereskedelmi projektekben?

Kiskereskedelmi üzletek, múzeumok és irodák esetén a megfelelő telepítés:

• Fokozza a vizuális értékesítést

• Javítja a világítás komfortérzetét

• Megakadályozza az elektromos problémákat

• Megfelel a biztonsági előírásoknak

A pályarendszer későbbi frissítése és bővítése

A pályavilágítás egyik fő előnye a rugalmasság:

• Bármikor hozzáadhat további fejeket

• A sávok kiterjesztése csatlakozókkal

• Változtassa meg a sugárzási szöget vagy a teljesítményt

• Helyezze át a lámpákat újrahuzalozás nélkül

Következtetés: Egyszerű lépések, professzionális eredmények

A LED-es sínlámpák felszerelése egyszerű, ha követi a megfelelő eljárást. Az elrendezés megtervezésével, a sínrögzítéssel, a vezetékezéssel, a csatlakozók helyes használatával és a sínfejek gondos felszerelésével bármilyen térben professzionális világítási eredményeket érhet el.

A megfelelően felszerelt pályavilágítási rendszer a következőket nyújtja:

• Rugalmas világításvezérlés

• Modern esztétika

• Hosszú élettartam

• Biztonságos működés

• Kiváló világítási teljesítmény

Akár lakossági, akár kereskedelmi alkalmazásokról van szó, ennek az öt egyszerű lépésnek az elsajátítása biztosítja, hogy a LED-es pályavilágítás az első naptól kezdve és az elkövetkező években is tökéletesen működjön.
